metal-organic compounds

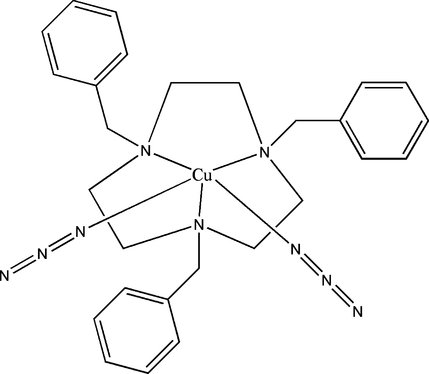

In the title compound, [Cu(N3)2(C27H33N3)], the copper(II) atom is coordinated by five N atoms from the 1,4,7-tribenzyl-1,4,7-triazacyclononane ligand and the azide ions in a slightly distorted square-pyramidal geometry.
Supporting information
Crystallographic Information File (CIF) https://doi.org/10.1107/S1600536806031631/hy2017sup1.cif | |
Structure factor file (CIF format) https://doi.org/10.1107/S1600536806031631/hy2017Isup2.hkl |
CCDC reference: 608849
Key indicators
- Single-crystal X-ray study
- T = 293 K
- Mean (C-C) = 0.004 Å
- R factor = 0.029
- wR factor = 0.079
- Data-to-parameter ratio = 14.2
checkCIF/PLATON results
No syntax errors found
Alert level C PLAT241_ALERT_2_C Check High Ueq as Compared to Neighbors for N4 PLAT241_ALERT_2_C Check High Ueq as Compared to Neighbors for N7 PLAT242_ALERT_2_C Check Low Ueq as Compared to Neighbors for N5 PLAT242_ALERT_2_C Check Low Ueq as Compared to Neighbors for N8
Alert level G PLAT199_ALERT_1_G Check the Reported _cell_measurement_temperature 293 K PLAT200_ALERT_1_G Check the Reported _diffrn_ambient_temperature . 293 K
0 ALERT level A = In general: serious problem 0 ALERT level B = Potentially serious problem 4 ALERT level C = Check and explain 2 ALERT level G = General alerts; check 2 ALERT type 1 CIF construction/syntax error, inconsistent or missing data 4 ALERT type 2 Indicator that the structure model may be wrong or deficient 0 ALERT type 3 Indicator that the structure quality may be low 0 ALERT type 4 Improvement, methodology, query or suggestion 0 ALERT type 5 Informative message, check
Computing details top
Data collection: SMART (Bruker, 2001); cell refinement: SAINT (Bruker, 2001); data reduction: SAINT (Bruker, 2001); program(s) used to solve structure: SHELXS97 (Sheldrick, 1997); program(s) used to refine structure: SHELXL97 (Sheldrick, 1997); molecular graphics: SHELXTL (Bruker, 2001); software used to prepare material for publication: SHELXTL (Bruker, 2001).
(1,4,7-tribenzyl-1,4,7-triazacyclononane)diazidocopper(II) top
Crystal data top
[Cu(C27H33N3)(N3)2] | F(000) = 1148 |
Mr = 547.16 | Dx = 1.348 Mg m−3 |
Monoclinic, P21/n | Mo Kα radiation, λ = 0.71073 Å |
Hall symbol: -P 2yn | Cell parameters from 4432 reflections |
a = 14.105 (7) Å | θ = 2.5–25.7° |
b = 8.999 (5) Å | µ = 0.84 mm−1 |
c = 21.603 (11) Å | T = 293 K |
β = 100.470 (7)° | Block, blue |
V = 2696 (2) Å3 | 0.28 × 0.22 × 0.20 mm |
Z = 4 |
Data collection top
Bruker SMART APEX area-detector diffractometer | 4753 independent reflections |
Radiation source: fine-focus sealed tube | 3883 reflections with I > 2σ(I) |
Graphite monochromator | Rint = 0.023 |
φ and ω scan | θmax = 25.0°, θmin = 1.9° |
Absorption correction: multi-scan SADABS (Sheldrick, 1996) | h = −16→7 |
Tmin = 0.728, Tmax = 0.845 | k = −10→10 |
14088 measured reflections | l = −25→25 |
Refinement top
Refinement on F2 | Primary atom site location: structure-invariant direct methods |
Least-squares matrix: full | Secondary atom site location: difference Fourier map |
R[F2 > 2σ(F2)] = 0.029 | Hydrogen site location: inferred from neighbouring sites |
wR(F2) = 0.079 | H-atom parameters constrained |
S = 1.02 | w = 1/[σ2(Fo2) + (0.0434P)2 + 0.5508P] where P = (Fo2 + 2Fc2)/3 |
4753 reflections | (Δ/σ)max = 0.002 |
334 parameters | Δρmax = 0.37 e Å−3 |
0 restraints | Δρmin = −0.23 e Å−3 |
Fractional atomic coordinates and isotropic or equivalent isotropic displacement parameters (Å2) top
x | y | z | Uiso*/Ueq | ||
Cu1 | 0.980023 (17) | 0.04923 (2) | 0.841271 (10) | 0.03739 (9) | |
N1 | 0.95413 (11) | 0.20160 (17) | 0.76619 (7) | 0.0392 (4) | |
N2 | 0.84870 (11) | 0.15432 (16) | 0.86826 (7) | 0.0375 (4) | |
N3 | 1.05148 (11) | 0.23047 (15) | 0.89211 (7) | 0.0351 (3) | |
N4 | 0.93191 (16) | −0.1136 (2) | 0.78212 (8) | 0.0624 (5) | |
N5 | 0.90395 (12) | −0.22988 (19) | 0.79784 (7) | 0.0449 (4) | |
N6 | 0.87509 (14) | −0.3441 (2) | 0.81037 (9) | 0.0596 (5) | |
N7 | 1.01167 (16) | −0.0873 (2) | 0.91423 (8) | 0.0604 (5) | |
N8 | 1.04714 (13) | −0.2021 (2) | 0.91341 (7) | 0.0451 (4) | |
N9 | 1.08004 (18) | −0.3211 (3) | 0.91676 (10) | 0.0819 (7) | |
C1 | 0.84723 (14) | 0.2205 (2) | 0.75734 (9) | 0.0455 (5) | |
H1A | 0.8164 | 0.1286 | 0.7411 | 0.055* | |
H1B | 0.8276 | 0.2975 | 0.7262 | 0.055* | |
C2 | 0.81227 (14) | 0.2618 (2) | 0.81807 (9) | 0.0412 (4) | |
H2A | 0.8348 | 0.3608 | 0.8312 | 0.049* | |
H2B | 0.7423 | 0.2626 | 0.8106 | 0.049* | |
C3 | 0.89204 (14) | 0.2223 (2) | 0.92918 (8) | 0.0389 (4) | |
H3A | 0.9101 | 0.1447 | 0.9602 | 0.047* | |
H3B | 0.8448 | 0.2855 | 0.9436 | 0.047* | |
C4 | 0.98070 (14) | 0.3141 (2) | 0.92319 (9) | 0.0387 (4) | |
H4A | 0.9604 | 0.4028 | 0.8989 | 0.046* | |
H4B | 1.0125 | 0.3451 | 0.9648 | 0.046* | |
C5 | 1.08567 (14) | 0.3210 (2) | 0.84272 (9) | 0.0405 (4) | |
H5A | 1.1393 | 0.2709 | 0.8292 | 0.049* | |
H5B | 1.1083 | 0.4166 | 0.8602 | 0.049* | |
C6 | 1.00537 (14) | 0.3445 (2) | 0.78644 (9) | 0.0402 (4) | |
H6A | 0.9596 | 0.4159 | 0.7973 | 0.048* | |
H6B | 1.0322 | 0.3849 | 0.7518 | 0.048* | |
C7 | 0.97653 (16) | 0.1481 (3) | 0.70427 (9) | 0.0518 (5) | |
H7A | 0.9495 | 0.0494 | 0.6959 | 0.062* | |
H7B | 0.9446 | 0.2131 | 0.6711 | 0.062* | |
C8 | 1.08200 (17) | 0.1422 (2) | 0.70105 (9) | 0.0537 (5) | |
C9 | 1.1448 (2) | 0.0452 (3) | 0.73761 (13) | 0.0728 (7) | |
H9 | 1.1215 | −0.0213 | 0.7642 | 0.087* | |
C10 | 1.2424 (2) | 0.0466 (3) | 0.73488 (16) | 0.0916 (10) | |
H10 | 1.2843 | −0.0169 | 0.7606 | 0.110* | |
C11 | 1.2776 (2) | 0.1409 (4) | 0.69455 (16) | 0.0867 (9) | |
H11 | 1.3430 | 0.1415 | 0.6930 | 0.104* | |
C12 | 1.2162 (2) | 0.2332 (3) | 0.65699 (14) | 0.0830 (8) | |
H12 | 1.2395 | 0.2951 | 0.6287 | 0.100* | |
C13 | 1.1195 (2) | 0.2357 (3) | 0.66053 (11) | 0.0697 (7) | |
H13 | 1.0788 | 0.3015 | 0.6353 | 0.084* | |
C14 | 0.77790 (15) | 0.0353 (2) | 0.87412 (10) | 0.0467 (5) | |
H14A | 0.8102 | −0.0390 | 0.9030 | 0.056* | |
H14B | 0.7600 | −0.0122 | 0.8333 | 0.056* | |
C15 | 0.68613 (15) | 0.0799 (2) | 0.89625 (10) | 0.0461 (5) | |
C16 | 0.60248 (17) | 0.1103 (3) | 0.85346 (12) | 0.0625 (6) | |
H16 | 0.6029 | 0.1047 | 0.8105 | 0.075* | |
C17 | 0.51843 (19) | 0.1490 (3) | 0.87407 (16) | 0.0816 (8) | |
H17 | 0.4631 | 0.1702 | 0.8449 | 0.098* | |
C18 | 0.5162 (2) | 0.1561 (3) | 0.93706 (18) | 0.0855 (9) | |
H18 | 0.4593 | 0.1812 | 0.9507 | 0.103* | |
C19 | 0.5976 (2) | 0.1263 (3) | 0.97976 (14) | 0.0788 (8) | |
H19 | 0.5962 | 0.1311 | 1.0226 | 0.095* | |
C20 | 0.68229 (18) | 0.0891 (3) | 0.95990 (11) | 0.0609 (6) | |
H20 | 0.7375 | 0.0698 | 0.9896 | 0.073* | |
C21 | 1.13574 (14) | 0.1759 (2) | 0.93974 (9) | 0.0433 (5) | |
H21A | 1.1741 | 0.1111 | 0.9182 | 0.052* | |
H21B | 1.1107 | 0.1158 | 0.9704 | 0.052* | |
C22 | 1.20228 (14) | 0.2922 (2) | 0.97516 (9) | 0.0432 (5) | |
C23 | 1.19396 (15) | 0.3303 (2) | 1.03649 (9) | 0.0467 (5) | |
H23 | 1.1441 | 0.2901 | 1.0540 | 0.056* | |
C24 | 1.25867 (18) | 0.4270 (2) | 1.07171 (11) | 0.0586 (6) | |
H24 | 1.2529 | 0.4499 | 1.1128 | 0.070* | |
C25 | 1.33128 (19) | 0.4888 (3) | 1.04591 (13) | 0.0709 (7) | |
H25 | 1.3746 | 0.5542 | 1.0694 | 0.085* | |
C26 | 1.34020 (19) | 0.4541 (3) | 0.98500 (14) | 0.0778 (8) | |
H26 | 1.3892 | 0.4968 | 0.9675 | 0.093* | |
C27 | 1.27657 (16) | 0.3559 (3) | 0.94998 (11) | 0.0626 (6) | |
H27 | 1.2836 | 0.3322 | 0.9091 | 0.075* |
Atomic displacement parameters (Å2) top
U11 | U22 | U33 | U12 | U13 | U23 | |
Cu1 | 0.05201 (16) | 0.02677 (13) | 0.03161 (13) | 0.00049 (10) | 0.00282 (10) | −0.00024 (9) |
N1 | 0.0460 (9) | 0.0382 (8) | 0.0321 (8) | 0.0010 (7) | 0.0034 (7) | 0.0022 (6) |
N2 | 0.0430 (9) | 0.0332 (8) | 0.0350 (8) | −0.0033 (7) | 0.0034 (7) | 0.0017 (6) |
N3 | 0.0390 (9) | 0.0298 (8) | 0.0344 (8) | 0.0031 (7) | 0.0006 (7) | 0.0004 (6) |
N4 | 0.1034 (16) | 0.0416 (10) | 0.0406 (10) | −0.0155 (11) | 0.0089 (10) | −0.0059 (8) |
N5 | 0.0516 (11) | 0.0390 (10) | 0.0404 (9) | 0.0035 (8) | −0.0014 (8) | −0.0087 (7) |
N6 | 0.0669 (13) | 0.0399 (10) | 0.0670 (12) | −0.0079 (9) | −0.0008 (10) | −0.0032 (9) |
N7 | 0.1053 (16) | 0.0339 (10) | 0.0371 (9) | −0.0032 (10) | 0.0000 (10) | 0.0034 (7) |
N8 | 0.0513 (11) | 0.0474 (11) | 0.0352 (9) | 0.0011 (9) | 0.0038 (8) | 0.0008 (7) |
N9 | 0.1093 (19) | 0.0655 (14) | 0.0696 (14) | 0.0392 (14) | 0.0129 (13) | 0.0064 (11) |
C1 | 0.0471 (12) | 0.0497 (12) | 0.0360 (10) | −0.0002 (10) | −0.0020 (9) | 0.0082 (9) |
C2 | 0.0377 (11) | 0.0382 (10) | 0.0452 (11) | 0.0006 (8) | 0.0007 (9) | 0.0050 (8) |
C3 | 0.0460 (11) | 0.0343 (10) | 0.0358 (10) | 0.0017 (8) | 0.0053 (8) | 0.0002 (8) |
C4 | 0.0460 (11) | 0.0306 (9) | 0.0376 (10) | 0.0030 (8) | 0.0027 (8) | −0.0029 (7) |
C5 | 0.0412 (11) | 0.0352 (10) | 0.0444 (11) | −0.0010 (8) | 0.0057 (9) | 0.0008 (8) |
C6 | 0.0477 (12) | 0.0326 (10) | 0.0408 (10) | 0.0004 (8) | 0.0094 (9) | 0.0076 (8) |
C7 | 0.0681 (15) | 0.0572 (13) | 0.0288 (10) | 0.0002 (11) | 0.0052 (10) | 0.0013 (9) |
C8 | 0.0701 (15) | 0.0539 (13) | 0.0396 (11) | 0.0039 (11) | 0.0168 (11) | −0.0054 (10) |
C9 | 0.0845 (19) | 0.0696 (17) | 0.0717 (17) | 0.0217 (14) | 0.0340 (15) | 0.0154 (13) |
C10 | 0.086 (2) | 0.094 (2) | 0.102 (2) | 0.0397 (18) | 0.0366 (19) | 0.0128 (18) |
C11 | 0.081 (2) | 0.088 (2) | 0.103 (2) | 0.0149 (18) | 0.0479 (18) | −0.0136 (18) |
C12 | 0.092 (2) | 0.086 (2) | 0.084 (2) | 0.0039 (17) | 0.0502 (17) | 0.0049 (16) |
C13 | 0.086 (2) | 0.0745 (17) | 0.0530 (14) | 0.0090 (14) | 0.0247 (13) | 0.0066 (12) |
C14 | 0.0535 (13) | 0.0366 (11) | 0.0495 (12) | −0.0085 (9) | 0.0084 (10) | −0.0019 (9) |
C15 | 0.0512 (12) | 0.0384 (11) | 0.0488 (12) | −0.0127 (9) | 0.0095 (10) | 0.0038 (9) |
C16 | 0.0516 (14) | 0.0737 (16) | 0.0594 (14) | −0.0181 (12) | 0.0028 (11) | 0.0027 (12) |
C17 | 0.0512 (16) | 0.085 (2) | 0.105 (2) | −0.0099 (14) | 0.0047 (16) | 0.0133 (17) |
C18 | 0.0638 (19) | 0.079 (2) | 0.124 (3) | −0.0074 (15) | 0.0437 (19) | −0.0011 (19) |
C19 | 0.084 (2) | 0.093 (2) | 0.0685 (17) | −0.0148 (17) | 0.0377 (16) | −0.0040 (15) |
C20 | 0.0641 (15) | 0.0687 (15) | 0.0513 (13) | −0.0074 (12) | 0.0142 (12) | 0.0103 (11) |
C21 | 0.0469 (12) | 0.0380 (10) | 0.0415 (10) | 0.0073 (9) | −0.0016 (9) | 0.0000 (8) |
C22 | 0.0371 (11) | 0.0429 (11) | 0.0455 (11) | 0.0064 (9) | −0.0032 (9) | 0.0033 (9) |
C23 | 0.0474 (12) | 0.0440 (11) | 0.0456 (11) | 0.0038 (9) | 0.0001 (9) | 0.0033 (9) |
C24 | 0.0657 (15) | 0.0514 (13) | 0.0523 (13) | 0.0022 (11) | −0.0065 (11) | −0.0061 (10) |
C25 | 0.0689 (17) | 0.0601 (15) | 0.0727 (18) | −0.0132 (13) | −0.0163 (14) | 0.0008 (13) |
C26 | 0.0498 (14) | 0.098 (2) | 0.0812 (19) | −0.0212 (14) | 0.0006 (13) | 0.0205 (16) |
C27 | 0.0456 (13) | 0.0892 (18) | 0.0512 (13) | −0.0032 (13) | 0.0039 (11) | 0.0013 (12) |
Geometric parameters (Å, º) top
Cu1—N4 | 1.9810 (19) | C9—C10 | 1.388 (4) |
Cu1—N7 | 1.9844 (19) | C9—H9 | 0.9300 |
Cu1—N1 | 2.1045 (17) | C10—C11 | 1.372 (4) |
Cu1—N3 | 2.1165 (16) | C10—H10 | 0.9300 |
Cu1—N2 | 2.2490 (18) | C11—C12 | 1.357 (4) |
N1—C1 | 1.495 (3) | C11—H11 | 0.9300 |
N1—C6 | 1.501 (2) | C12—C13 | 1.380 (4) |
N1—C7 | 1.508 (2) | C12—H12 | 0.9300 |
N2—C2 | 1.474 (2) | C13—H13 | 0.9300 |
N2—C3 | 1.479 (2) | C14—C15 | 1.513 (3) |
N2—C14 | 1.486 (2) | C14—H14A | 0.9700 |
N3—C5 | 1.490 (2) | C14—H14B | 0.9700 |
N3—C4 | 1.502 (2) | C15—C20 | 1.388 (3) |
N3—C21 | 1.506 (2) | C15—C16 | 1.387 (3) |
N4—N5 | 1.189 (3) | C16—C17 | 1.384 (4) |
N5—N6 | 1.156 (2) | C16—H16 | 0.9300 |
N7—N8 | 1.149 (3) | C17—C18 | 1.369 (4) |
N8—N9 | 1.164 (3) | C17—H17 | 0.9300 |
C1—C2 | 1.529 (3) | C18—C19 | 1.363 (4) |
C1—H1A | 0.9700 | C18—H18 | 0.9300 |
C1—H1B | 0.9700 | C19—C20 | 1.381 (4) |
C2—H2A | 0.9700 | C19—H19 | 0.9300 |
C2—H2B | 0.9700 | C20—H20 | 0.9300 |
C3—C4 | 1.524 (3) | C21—C22 | 1.517 (3) |
C3—H3A | 0.9700 | C21—H21A | 0.9700 |
C3—H3B | 0.9700 | C21—H21B | 0.9700 |
C4—H4A | 0.9700 | C22—C27 | 1.389 (3) |
C4—H4B | 0.9700 | C22—C23 | 1.394 (3) |
C5—C6 | 1.518 (3) | C23—C24 | 1.384 (3) |
C5—H5A | 0.9700 | C23—H23 | 0.9300 |
C5—H5B | 0.9700 | C24—C25 | 1.370 (4) |
C6—H6A | 0.9700 | C24—H24 | 0.9300 |
C6—H6B | 0.9700 | C25—C26 | 1.380 (4) |
C7—C8 | 1.503 (3) | C25—H25 | 0.9300 |
C7—H7A | 0.9700 | C26—C27 | 1.383 (3) |
C7—H7B | 0.9700 | C26—H26 | 0.9300 |
C8—C13 | 1.387 (3) | C27—H27 | 0.9300 |
C8—C9 | 1.384 (3) | ||
N4—Cu1—N7 | 93.18 (9) | N1—C7—H7A | 108.5 |
N4—Cu1—N1 | 89.63 (8) | C8—C7—H7B | 108.5 |
N7—Cu1—N1 | 176.47 (7) | N1—C7—H7B | 108.5 |
N4—Cu1—N3 | 168.40 (8) | H7A—C7—H7B | 107.5 |
N7—Cu1—N3 | 92.75 (7) | C13—C8—C9 | 117.7 (2) |
N1—Cu1—N3 | 84.11 (7) | C13—C8—C7 | 120.2 (2) |
N4—Cu1—N2 | 106.05 (8) | C9—C8—C7 | 122.2 (2) |
N7—Cu1—N2 | 97.56 (8) | C8—C9—C10 | 120.5 (3) |
N1—Cu1—N2 | 83.69 (6) | C8—C9—H9 | 119.8 |
N3—Cu1—N2 | 83.02 (6) | C10—C9—H9 | 119.8 |
C1—N1—C6 | 111.16 (15) | C11—C10—C9 | 120.5 (3) |
C1—N1—C7 | 106.98 (15) | C11—C10—H10 | 119.7 |
C6—N1—C7 | 111.39 (15) | C9—C10—H10 | 119.7 |
C1—N1—Cu1 | 101.68 (11) | C12—C11—C10 | 119.6 (3) |
C6—N1—Cu1 | 109.06 (11) | C12—C11—H11 | 120.2 |
C7—N1—Cu1 | 116.13 (12) | C10—C11—H11 | 120.2 |
C2—N2—C3 | 114.55 (14) | C11—C12—C13 | 120.4 (3) |
C2—N2—C14 | 112.72 (15) | C11—C12—H12 | 119.8 |
C3—N2—C14 | 113.46 (15) | C13—C12—H12 | 119.8 |
C2—N2—Cu1 | 106.18 (12) | C12—C13—C8 | 121.3 (3) |
C3—N2—Cu1 | 100.24 (11) | C12—C13—H13 | 119.4 |
C14—N2—Cu1 | 108.48 (12) | C8—C13—H13 | 119.4 |
C5—N3—C4 | 111.97 (14) | N2—C14—C15 | 117.53 (16) |
C5—N3—C21 | 110.46 (15) | N2—C14—H14A | 107.9 |
C4—N3—C21 | 111.35 (14) | C15—C14—H14A | 107.9 |
C5—N3—Cu1 | 103.60 (11) | N2—C14—H14B | 107.9 |
C4—N3—Cu1 | 108.98 (11) | C15—C14—H14B | 107.9 |
C21—N3—Cu1 | 110.20 (11) | H14A—C14—H14B | 107.2 |
N5—N4—Cu1 | 123.99 (15) | C20—C15—C16 | 117.8 (2) |
N6—N5—N4 | 177.0 (2) | C20—C15—C14 | 121.2 (2) |
N8—N7—Cu1 | 125.46 (16) | C16—C15—C14 | 121.0 (2) |
N7—N8—N9 | 174.6 (2) | C17—C16—C15 | 120.6 (2) |
N1—C1—C2 | 113.15 (15) | C17—C16—H16 | 119.7 |
N1—C1—H1A | 108.9 | C15—C16—H16 | 119.7 |
C2—C1—H1A | 108.9 | C18—C17—C16 | 120.5 (3) |
N1—C1—H1B | 108.9 | C18—C17—H17 | 119.7 |
C2—C1—H1B | 108.9 | C16—C17—H17 | 119.7 |
H1A—C1—H1B | 107.8 | C19—C18—C17 | 119.6 (3) |
N2—C2—C1 | 110.35 (16) | C19—C18—H18 | 120.2 |
N2—C2—H2A | 109.6 | C17—C18—H18 | 120.2 |
C1—C2—H2A | 109.6 | C18—C19—C20 | 120.5 (3) |
N2—C2—H2B | 109.6 | C18—C19—H19 | 119.8 |
C1—C2—H2B | 109.6 | C20—C19—H19 | 119.8 |
H2A—C2—H2B | 108.1 | C19—C20—C15 | 120.9 (2) |
N2—C3—C4 | 111.20 (15) | C19—C20—H20 | 119.6 |
N2—C3—H3A | 109.4 | C15—C20—H20 | 119.6 |
C4—C3—H3A | 109.4 | N3—C21—C22 | 117.29 (15) |
N2—C3—H3B | 109.4 | N3—C21—H21A | 108.0 |
C4—C3—H3B | 109.4 | C22—C21—H21A | 108.0 |
H3A—C3—H3B | 108.0 | N3—C21—H21B | 108.0 |
N3—C4—C3 | 112.89 (15) | C22—C21—H21B | 108.0 |
N3—C4—H4A | 109.0 | H21A—C21—H21B | 107.2 |
C3—C4—H4A | 109.0 | C27—C22—C23 | 118.08 (19) |
N3—C4—H4B | 109.0 | C27—C22—C21 | 121.9 (2) |
C3—C4—H4B | 109.0 | C23—C22—C21 | 119.86 (19) |
H4A—C4—H4B | 107.8 | C24—C23—C22 | 121.0 (2) |
N3—C5—C6 | 110.98 (16) | C24—C23—H23 | 119.5 |
N3—C5—H5A | 109.4 | C22—C23—H23 | 119.5 |
C6—C5—H5A | 109.4 | C25—C24—C23 | 119.9 (2) |
N3—C5—H5B | 109.4 | C25—C24—H24 | 120.0 |
C6—C5—H5B | 109.4 | C23—C24—H24 | 120.0 |
H5A—C5—H5B | 108.0 | C24—C25—C26 | 120.0 (2) |
N1—C6—C5 | 111.33 (14) | C24—C25—H25 | 120.0 |
N1—C6—H6A | 109.4 | C26—C25—H25 | 120.0 |
C5—C6—H6A | 109.4 | C27—C26—C25 | 120.3 (2) |
N1—C6—H6B | 109.4 | C27—C26—H26 | 119.9 |
C5—C6—H6B | 109.4 | C25—C26—H26 | 119.9 |
H6A—C6—H6B | 108.0 | C26—C27—C22 | 120.7 (2) |
C8—C7—N1 | 114.89 (16) | C26—C27—H27 | 119.7 |
C8—C7—H7A | 108.5 | C22—C27—H27 | 119.7 |
N4—Cu1—N1—C1 | 77.23 (13) | C5—N3—C4—C3 | 133.57 (15) |
N3—Cu1—N1—C1 | −112.55 (11) | C21—N3—C4—C3 | −102.22 (17) |
N2—Cu1—N1—C1 | −28.96 (11) | Cu1—N3—C4—C3 | 19.56 (17) |
N4—Cu1—N1—C6 | −165.28 (13) | N2—C3—C4—N3 | −50.66 (19) |
N3—Cu1—N1—C6 | 4.93 (12) | C4—N3—C5—C6 | −69.35 (19) |
N2—Cu1—N1—C6 | 88.52 (13) | C21—N3—C5—C6 | 165.94 (15) |
N4—Cu1—N1—C7 | −38.46 (15) | Cu1—N3—C5—C6 | 47.94 (16) |
N3—Cu1—N1—C7 | 131.76 (14) | C1—N1—C6—C5 | 131.47 (16) |
N2—Cu1—N1—C7 | −144.65 (14) | C7—N1—C6—C5 | −109.33 (18) |
N4—Cu1—N2—C2 | −83.85 (12) | Cu1—N1—C6—C5 | 20.16 (19) |
N7—Cu1—N2—C2 | −179.39 (11) | N3—C5—C6—N1 | −47.2 (2) |
N1—Cu1—N2—C2 | 3.94 (11) | C1—N1—C7—C8 | 172.08 (17) |
N3—Cu1—N2—C2 | 88.75 (12) | C6—N1—C7—C8 | 50.4 (2) |
N4—Cu1—N2—C3 | 156.67 (11) | Cu1—N1—C7—C8 | −75.2 (2) |
N7—Cu1—N2—C3 | 61.14 (12) | N1—C7—C8—C13 | −114.1 (2) |
N1—Cu1—N2—C3 | −115.54 (11) | N1—C7—C8—C9 | 65.9 (3) |
N3—Cu1—N2—C3 | −30.72 (10) | C13—C8—C9—C10 | 2.2 (4) |
N4—Cu1—N2—C14 | 37.54 (13) | C7—C8—C9—C10 | −177.8 (3) |
N7—Cu1—N2—C14 | −58.00 (13) | C8—C9—C10—C11 | −2.0 (5) |
N1—Cu1—N2—C14 | 125.33 (12) | C9—C10—C11—C12 | −0.1 (5) |
N3—Cu1—N2—C14 | −149.86 (12) | C10—C11—C12—C13 | 1.9 (5) |
N4—Cu1—N3—C5 | 29.3 (4) | C11—C12—C13—C8 | −1.7 (4) |
N7—Cu1—N3—C5 | 149.95 (12) | C9—C8—C13—C12 | −0.4 (4) |
N1—Cu1—N3—C5 | −28.43 (11) | C7—C8—C13—C12 | 179.6 (2) |
N2—Cu1—N3—C5 | −112.77 (11) | C2—N2—C14—C15 | −66.7 (2) |
N4—Cu1—N3—C4 | 148.6 (3) | C3—N2—C14—C15 | 65.6 (2) |
N7—Cu1—N3—C4 | −90.69 (12) | Cu1—N2—C14—C15 | 176.07 (14) |
N1—Cu1—N3—C4 | 90.93 (11) | N2—C14—C15—C20 | −86.2 (2) |
N2—Cu1—N3—C4 | 6.59 (10) | N2—C14—C15—C16 | 95.0 (2) |
N4—Cu1—N3—C21 | −88.9 (4) | C20—C15—C16—C17 | 0.2 (4) |
N7—Cu1—N3—C21 | 31.77 (14) | C14—C15—C16—C17 | 179.0 (2) |
N1—Cu1—N3—C21 | −146.61 (13) | C15—C16—C17—C18 | −0.8 (4) |
N2—Cu1—N3—C21 | 129.06 (13) | C16—C17—C18—C19 | 0.6 (5) |
N7—Cu1—N4—N5 | 22.6 (2) | C17—C18—C19—C20 | 0.0 (5) |
N1—Cu1—N4—N5 | −159.5 (2) | C18—C19—C20—C15 | −0.5 (4) |
N3—Cu1—N4—N5 | 143.2 (3) | C16—C15—C20—C19 | 0.4 (3) |
N2—Cu1—N4—N5 | −76.2 (2) | C14—C15—C20—C19 | −178.4 (2) |
N4—Cu1—N7—N8 | 41.7 (2) | C5—N3—C21—C22 | 59.1 (2) |
N3—Cu1—N7—N8 | −128.4 (2) | C4—N3—C21—C22 | −65.9 (2) |
N2—Cu1—N7—N8 | 148.3 (2) | Cu1—N3—C21—C22 | 173.00 (14) |
C6—N1—C1—C2 | −63.2 (2) | N3—C21—C22—C27 | −83.4 (2) |
C7—N1—C1—C2 | 175.03 (16) | N3—C21—C22—C23 | 101.1 (2) |
Cu1—N1—C1—C2 | 52.79 (17) | C27—C22—C23—C24 | −1.0 (3) |
C3—N2—C2—C1 | 132.30 (17) | C21—C22—C23—C24 | 174.68 (18) |
C14—N2—C2—C1 | −95.97 (19) | C22—C23—C24—C25 | 1.1 (3) |
Cu1—N2—C2—C1 | 22.66 (17) | C23—C24—C25—C26 | −0.4 (4) |
N1—C1—C2—N2 | −53.4 (2) | C24—C25—C26—C27 | −0.6 (4) |
C2—N2—C3—C4 | −62.9 (2) | C25—C26—C27—C22 | 0.7 (4) |
C14—N2—C3—C4 | 165.75 (15) | C23—C22—C27—C26 | 0.0 (3) |
Cu1—N2—C3—C4 | 50.32 (15) | C21—C22—C27—C26 | −175.5 (2) |
