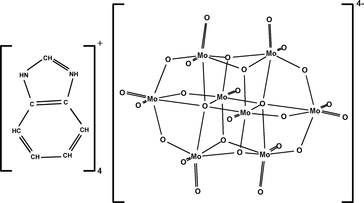

hb2458 scheme

Acta Cryst. (2007). E63, m2002    [ doi:10.1107/S1600536807030735 ]

Tetrabenzimidazolium hexacosaoxidooctamolybdate(VI)

W. Zhi, Z.-G. Zong, J. Gong and C.-B. Li

Abstract top

The title compound, (C7H7N2)4[Mo8O26], features centrosymmetric [Mo8O26]4- polyoxidomolybdate(VI) anions and benzimidazolium cations. The constituent MoO6 octahedra show typical distortions. These components are connected to each other by way of N-H...O hydrogen bonds, thereby forming a three-dimensional framework.

Comment top

Recently, much attention has focused on the intriguing structure of polyoxometalate (POM) clusters. To extend our recent work, where [Mo8O26]4− units are hydrogen bonded to organic cations forming three-dimensional networks (Liu et al., 2006), we obtained the title compound, (I), by using sodium molybadate and benzimidazole as the starting materials.

Compound (I) is composed of centrosymmetric [Mo8O26]4− anions and protonated benzimidazole cations as shown in Fig. 1. The [Mo8O26]4− anion is constructed from eight MoO6 units. The four unique Mo atoms exhibit distorted octahedral geometries, with the Mo—O distances in the expected range (Table 1). Bond-valence sum calculations (Brown & Altermatt, 1985) indicate oxidation states of 5.93–5.98 for Mo, in agreement with the expected value of 6. By way of N—H···O hydrogen bonds (Table 2) between the organic cations and the anions, a three-dimensional network is formed (Fig. 2).

Related literature top

For related structures, see: Liu et al. (2006). For background literature, see: Brown & Altermatt (1985).

Experimental top

NaMo4.2H2O (0.85 g 3.5 mmol) and benzimidazole (0.18 g 1.5 mmol) were dissolved in 10 ml water by vigorous stirring. 2 ml (1.5 M) HCl solution was added to the resulting suspension and stirred for 1 h. Then the suspension was sealed in a 20-ml Teflon-lined reactor with heating for 4 d at 438 K. After slowly cooling to room temperature over a period of 15 h, light yellow blocks of (I) were recovered.

Refinement top

The H atoms were positioned geometrically (C—H = 0.93 Å, N—H = 0.86 Å) and refined as ridimg with Uiso = 1.2Ueq(carrier).

Computing details top

Data collection: SMART (Bruker, 2002); cell refinement: SAINT (Bruker, 2002); data reduction: SAINT; program(s) used to solve structure: SHELXTL (Bruker, 1997); program(s) used to refine structure: SHELXTL; molecular graphics: DIAMOND (Brandenburg, 1999); software used to prepare material for publication: SHELXTL.

Figures top
[Figure 1] Fig. 1. he molecular structure of (I). Displacement ellipsoids are drawn at the 30% probability level (H atoms omitted for clarity). Symmetry code: i) 1 − x, 1 − y, 1 − z.].
[Figure 2] Fig. 2. The packing diagram of (I) with dashed lines indicating the N···O contacts for the hydrogen bonds.
Tetrabenzimidazolium hexacosaoxidooctamolybdate top
Crystal data top
(C7H7N2)4[Mo8O26]Z = 1
Mr = 1660.10F000 = 796
Triclinic, P1Dx = 2.567 Mg m−3
Hall symbol: -P 1Mo Kα radiation
λ = 0.71073 Å
a = 9.229 (1) ÅCell parameters from 3244 reflections
b = 10.225 (1) Åθ = 1.7–26.8º
c = 11.966 (2) ŵ = 2.36 mm−1
α = 84.510 (2)ºT = 291 (2) K
β = 83.261 (2)ºBlock, light yellow
γ = 73.667 (1)º0.24 × 0.17 × 0.12 mm
V = 1073.8 (2) Å3
Data collection top
Bruker APEXII CCD
diffractometer		4166 independent reflections
Radiation source: fine-focus sealed tube3739 reflections with I > 2σ(I)
Monochromator: graphiteRint = 0.016
T = 291(2) Kθmax = 26.0º
ω scansθmin = 2.1º
Absorption correction: multi-scan
(SADABS; Bruker, 2002)		h = −11→11
Tmin = 0.630, Tmax = 0.750k = −12→12
9089 measured reflectionsl = −14→14
Refinement top
Refinement on F2Hydrogen site location: inferred from neighbouring sites
Least-squares matrix: fullH-atom parameters constrained
R[F2 > 2σ(F2)] = 0.017  w = 1/[σ2(Fo2) + (0.0164P)2 + 0.4475P]
where P = (Fo2 + 2Fc2)/3
wR(F2) = 0.041(Δ/σ)max < 0.001
S = 1.01Δρmax = 0.36 e Å−3
4166 reflectionsΔρmin = −0.39 e Å−3
317 parametersExtinction correction: SHELXL97, Fc*=kFc[1+0.001xFc2λ3/sin(2θ)]-1/4
Primary atom site location: structure-invariant direct methodsExtinction coefficient: 0.00508 (19)
Secondary atom site location: difference Fourier map
Crystal data top
(C7H7N2)4[Mo8O26]γ = 73.667 (1)º
Mr = 1660.10V = 1073.8 (2) Å3
Triclinic, P1Z = 1
a = 9.229 (1) ÅMo Kα
b = 10.225 (1) ŵ = 2.36 mm−1
c = 11.966 (2) ÅT = 291 (2) K
α = 84.510 (2)º0.24 × 0.17 × 0.12 mm
β = 83.261 (2)º
Data collection top
Bruker APEXII CCD
diffractometer		4166 independent reflections
Absorption correction: multi-scan
(SADABS; Bruker, 2002)		3739 reflections with I > 2σ(I)
Tmin = 0.630, Tmax = 0.750Rint = 0.016
9089 measured reflections
Refinement top
R[F2 > 2σ(F2)] = 0.017317 parameters
wR(F2) = 0.041H-atom parameters constrained
S = 1.01Δρmax = 0.36 e Å−3
4166 reflectionsΔρmin = −0.39 e Å−3
Special details top

Geometry. All e.s.d.'s (except the e.s.d. in the dihedral angle between two l.s. planes) are estimated using the full covariance matrix. The cell e.s.d.'s are taken into account individually in the estimation of e.s.d.'s in distances, angles and torsion angles; correlations between e.s.d.'s in cell parameters are only used when they are defined by crystal symmetry. An approximate (isotropic) treatment of cell e.s.d.'s is used for estimating e.s.d.'s involving l.s. planes.

Refinement. Refinement of F2 against ALL reflections. The weighted R-factor wR and goodness of fit S are based on F2, conventional R-factors R are based on F, with F set to zero for negative F2. The threshold expression of F2 > 2sigma(F2) is used only for calculating R-factors(gt) etc. and is not relevant to the choice of reflections for refinement. R-factors based on F2 are statistically about twice as large as those based on F, and R– factors based on ALL data will be even larger.

Fractional atomic coordinates and isotropic or equivalent isotropic displacement parameters (Å2) top
xyzUiso*/Ueq
Mo10.59927 (2)0.532347 (18)0.263597 (15)0.02152 (6)
Mo20.62950 (2)0.795167 (18)0.385504 (16)0.02363 (6)
Mo30.323131 (19)0.507990 (17)0.449853 (15)0.01839 (6)
Mo40.351949 (19)0.767969 (17)0.572658 (15)0.02083 (6)
O10.19688 (17)0.61523 (16)0.36842 (13)0.0302 (4)
O20.24277 (16)0.37504 (15)0.49679 (13)0.0251 (3)
O30.47554 (16)0.41241 (14)0.33915 (12)0.0210 (3)
O40.46161 (18)0.63830 (16)0.18737 (13)0.0319 (4)
O50.71731 (18)0.42950 (16)0.16958 (13)0.0335 (4)
O60.71645 (16)0.65156 (15)0.28576 (13)0.0257 (3)
O70.49682 (19)0.89710 (17)0.30301 (14)0.0369 (4)
O80.76798 (19)0.87561 (17)0.38041 (15)0.0367 (4)
O90.48639 (15)0.62428 (14)0.43799 (12)0.0205 (3)
O100.51772 (16)0.83940 (14)0.52966 (13)0.0259 (3)
O110.21769 (18)0.86259 (16)0.48887 (15)0.0331 (4)
O120.27027 (15)0.60199 (14)0.59189 (12)0.0203 (3)
O130.29207 (18)0.82691 (15)0.70370 (13)0.0305 (4)
N10.0343 (2)0.2892 (2)0.33685 (17)0.0311 (4)
H1−0.05770.33010.35990.037*
N20.2501 (2)0.1370 (2)0.32224 (17)0.0361 (5)
H20.32040.06290.33430.043*
N3−0.0228 (2)0.9984 (2)0.21433 (16)0.0322 (5)
H3−0.11291.03900.24190.039*
N40.1923 (2)0.8467 (2)0.19049 (17)0.0361 (5)
H40.26420.77320.20010.043*
C10.3472 (4)0.3758 (4)0.0935 (2)0.0571 (9)
H1A0.42190.39120.03870.069*
C20.3790 (3)0.2587 (3)0.1625 (2)0.0467 (7)
H2A0.47340.19490.15680.056*
C30.2617 (3)0.2403 (2)0.2418 (2)0.0301 (5)
C40.1232 (3)0.3380 (2)0.2503 (2)0.0295 (5)
C50.0927 (3)0.4568 (3)0.1810 (2)0.0459 (7)
H5−0.00040.52250.18740.055*
C60.2088 (4)0.4715 (3)0.1025 (3)0.0578 (8)
H60.19310.54930.05330.069*
C70.1140 (3)0.1698 (3)0.3779 (2)0.0340 (5)
H70.07960.11680.43700.041*
C80.2702 (4)1.0854 (3)−0.0449 (2)0.0535 (8)
H80.34051.1001−0.10360.064*
C90.1329 (4)1.1830 (3)−0.0289 (2)0.0513 (8)
H90.11441.2618−0.07700.062*
C100.0226 (3)1.1684 (3)0.0553 (2)0.0405 (6)
H10−0.06961.23460.06570.049*
C110.0576 (3)1.0483 (2)0.12367 (19)0.0281 (5)
C120.1963 (3)0.9507 (2)0.1081 (2)0.0298 (5)
C130.3060 (3)0.9675 (3)0.0231 (2)0.0449 (7)
H130.39900.90230.01270.054*
C140.0600 (3)0.8788 (3)0.2520 (2)0.0368 (6)
H140.03010.82510.31250.044*
Atomic displacement parameters (Å2) top
U11U22U33U12U13U23
Mo10.02068 (10)0.01992 (10)0.02009 (10)−0.00139 (7)0.00210 (7)0.00032 (7)
Mo20.02158 (10)0.01685 (10)0.02935 (11)−0.00353 (7)0.00360 (8)0.00124 (7)
Mo30.01566 (9)0.01633 (10)0.02133 (10)−0.00196 (7)−0.00036 (7)−0.00102 (7)
Mo40.01792 (10)0.01417 (10)0.02733 (11)−0.00122 (7)0.00287 (7)−0.00206 (7)
O10.0263 (8)0.0277 (9)0.0334 (9)−0.0019 (7)−0.0066 (7)0.0022 (7)
O20.0219 (8)0.0219 (8)0.0313 (9)−0.0065 (6)0.0000 (6)−0.0013 (6)
O30.0204 (7)0.0180 (7)0.0224 (8)−0.0020 (6)0.0008 (6)−0.0038 (6)
O40.0282 (8)0.0321 (9)0.0299 (9)−0.0013 (7)−0.0023 (7)0.0032 (7)
O50.0335 (9)0.0305 (9)0.0293 (9)−0.0004 (7)0.0067 (7)−0.0027 (7)
O60.0225 (8)0.0229 (8)0.0282 (8)−0.0048 (6)0.0062 (6)0.0001 (6)
O70.0344 (9)0.0287 (9)0.0376 (10)0.0034 (7)0.0013 (8)0.0041 (7)
O80.0301 (9)0.0274 (9)0.0518 (11)−0.0116 (7)0.0069 (8)−0.0008 (8)
O90.0195 (7)0.0168 (7)0.0230 (8)−0.0026 (6)0.0005 (6)−0.0009 (6)
O100.0250 (8)0.0197 (8)0.0329 (9)−0.0075 (6)0.0035 (6)−0.0053 (6)
O110.0285 (9)0.0235 (8)0.0448 (10)−0.0034 (7)−0.0065 (7)0.0023 (7)
O120.0181 (7)0.0167 (7)0.0235 (8)−0.0023 (6)0.0026 (6)−0.0008 (6)
O130.0304 (8)0.0226 (8)0.0334 (9)−0.0007 (7)0.0054 (7)−0.0059 (7)
N10.0201 (9)0.0316 (11)0.0385 (12)−0.0027 (8)0.0014 (8)−0.0048 (9)
N20.0284 (11)0.0328 (11)0.0419 (13)0.0038 (9)−0.0098 (9)−0.0062 (9)
N30.0224 (10)0.0354 (11)0.0325 (11)0.0012 (8)0.0022 (8)−0.0050 (9)
N40.0257 (10)0.0314 (11)0.0413 (12)0.0059 (9)−0.0022 (9)0.0033 (9)
C10.063 (2)0.087 (2)0.0351 (16)−0.047 (2)0.0136 (14)−0.0132 (16)
C20.0305 (14)0.071 (2)0.0411 (16)−0.0146 (14)0.0042 (12)−0.0237 (15)
C30.0251 (12)0.0352 (13)0.0305 (13)−0.0062 (10)−0.0026 (10)−0.0119 (10)
C40.0283 (12)0.0278 (12)0.0331 (13)−0.0078 (10)−0.0028 (10)−0.0053 (10)
C50.0525 (17)0.0352 (15)0.0475 (17)−0.0080 (13)−0.0071 (14)0.0014 (12)
C60.080 (2)0.0532 (19)0.0459 (18)−0.0311 (18)−0.0052 (17)0.0080 (14)
C70.0297 (13)0.0355 (14)0.0367 (14)−0.0080 (11)−0.0056 (10)−0.0012 (11)
C80.0538 (19)0.078 (2)0.0345 (16)−0.0326 (17)0.0006 (14)0.0053 (15)
C90.071 (2)0.0465 (17)0.0429 (17)−0.0272 (16)−0.0195 (15)0.0151 (13)
C100.0483 (16)0.0296 (13)0.0423 (16)−0.0039 (12)−0.0174 (13)0.0002 (11)
C110.0267 (12)0.0267 (12)0.0288 (12)−0.0019 (10)−0.0053 (10)−0.0044 (9)
C120.0253 (12)0.0310 (13)0.0308 (13)−0.0035 (10)−0.0019 (9)−0.0042 (10)
C130.0311 (14)0.0618 (19)0.0375 (15)−0.0079 (13)0.0073 (12)−0.0097 (13)
C140.0311 (13)0.0394 (14)0.0342 (14)−0.0040 (11)−0.0008 (11)0.0051 (11)
Geometric parameters (Å, °) top
Mo1—O51.6890 (15)N2—C71.320 (3)
Mo1—O41.7113 (16)N2—C31.378 (3)
Mo1—O61.8964 (15)N2—H20.8600
Mo1—O31.9896 (14)N3—C141.316 (3)
Mo1—O12i2.3304 (14)N3—C111.381 (3)
Mo1—O92.3744 (14)N3—H30.8600
Mo2—O81.6961 (16)N4—C141.322 (3)
Mo2—O71.7115 (17)N4—C121.384 (3)
Mo2—O61.9164 (15)N4—H40.8600
Mo2—O101.9270 (15)C1—C21.368 (4)
Mo2—O2i2.2735 (15)C1—C61.374 (5)
Mo2—O92.4668 (14)C1—H1A0.9300
Mo3—O11.6890 (15)C2—C31.395 (3)
Mo3—O21.7426 (14)C2—H2A0.9300
Mo3—O31.9302 (14)C3—C41.383 (3)
Mo3—O121.9761 (14)C4—C51.383 (3)
Mo3—O92.1516 (14)C5—C61.371 (4)
Mo3—O9i2.3643 (14)C5—H50.9300
Mo4—O111.7054 (16)C6—H60.9300
Mo4—O131.7081 (16)C7—H70.9300
Mo4—O101.8737 (14)C8—C131.370 (4)
Mo4—O122.0262 (14)C8—C91.381 (4)
Mo4—O92.2920 (14)C8—H80.9300
Mo4—O3i2.3282 (14)C9—C101.375 (4)
O2—Mo2i2.2735 (15)C9—H90.9300
O3—Mo4i2.3282 (14)C10—C111.388 (3)
O9—Mo3i2.3643 (14)C10—H100.9300
O12—Mo1i2.3304 (14)C11—C121.389 (3)
N1—C71.318 (3)C12—C131.382 (3)
N1—C41.388 (3)C13—H130.9300
N1—H10.8600C14—H140.9300
O5—Mo1—O4105.31 (8)Mo4—O9—Mo3i97.32 (5)
O5—Mo1—O6101.08 (7)Mo3—O9—Mo190.98 (5)
O4—Mo1—O6101.29 (7)Mo4—O9—Mo1163.40 (7)
O5—Mo1—O3102.06 (7)Mo3i—O9—Mo196.91 (5)
O4—Mo1—O397.15 (7)Mo3—O9—Mo2164.34 (7)
O6—Mo1—O3145.27 (6)Mo4—O9—Mo286.20 (5)
O5—Mo1—O12i88.99 (7)Mo3i—O9—Mo291.36 (5)
O4—Mo1—O12i163.57 (6)Mo1—O9—Mo284.96 (4)
O6—Mo1—O12i83.44 (6)Mo4—O10—Mo2117.78 (8)
O3—Mo1—O12i71.47 (5)Mo3—O12—Mo4108.37 (6)
O5—Mo1—O9160.57 (7)Mo3—O12—Mo1i110.62 (6)
O4—Mo1—O993.95 (6)Mo4—O12—Mo1i103.56 (6)
O6—Mo1—O977.16 (5)C7—N1—C4108.8 (2)
O3—Mo1—O972.42 (5)C7—N1—H1125.6
O12i—Mo1—O971.58 (5)C4—N1—H1125.6
O8—Mo2—O7105.57 (8)C7—N2—C3109.2 (2)
O8—Mo2—O6102.83 (7)C7—N2—H2125.4
O7—Mo2—O698.70 (8)C3—N2—H2125.4
O8—Mo2—O10102.88 (8)C14—N3—C11109.3 (2)
O7—Mo2—O1097.41 (7)C14—N3—H3125.4
O6—Mo2—O10144.59 (6)C11—N3—H3125.4
O8—Mo2—O2i90.59 (7)C14—N4—C12109.0 (2)
O7—Mo2—O2i163.82 (7)C14—N4—H4125.5
O6—Mo2—O2i77.95 (6)C12—N4—H4125.5
O10—Mo2—O2i77.84 (6)C2—C1—C6122.2 (3)
O8—Mo2—O9160.08 (7)C2—C1—H1A118.9
O7—Mo2—O994.33 (7)C6—C1—H1A118.9
O6—Mo2—O974.51 (5)C1—C2—C3116.3 (3)
O10—Mo2—O973.00 (5)C1—C2—H2A121.9
O2i—Mo2—O969.50 (5)C3—C2—H2A121.9
O1—Mo3—O2105.03 (7)N2—C3—C4106.3 (2)
O1—Mo3—O3102.28 (7)N2—C3—C2132.9 (2)
O2—Mo3—O397.94 (6)C4—C3—C2120.9 (2)
O1—Mo3—O12100.13 (7)C5—C4—C3122.5 (2)
O2—Mo3—O1295.90 (6)C5—C4—N1131.4 (2)
O3—Mo3—O12149.52 (6)C3—C4—N1106.2 (2)
O1—Mo3—O998.18 (7)C6—C5—C4115.6 (3)
O2—Mo3—O9156.70 (6)C6—C5—H5122.2
O3—Mo3—O978.80 (6)C4—C5—H5122.2
O12—Mo3—O977.78 (5)C5—C6—C1122.6 (3)
O1—Mo3—O9i173.99 (6)C5—C6—H6118.7
O2—Mo3—O9i80.91 (6)C1—C6—H6118.7
O3—Mo3—O9i77.44 (6)N1—C7—N2109.5 (2)
O12—Mo3—O9i78.12 (5)N1—C7—H7125.2
O9—Mo3—O9i75.85 (6)N2—C7—H7125.2
O11—Mo4—O13104.73 (8)C13—C8—C9122.0 (3)
O11—Mo4—O10103.28 (7)C13—C8—H8119.0
O13—Mo4—O10102.11 (7)C9—C8—H8119.0
O11—Mo4—O1295.20 (7)C10—C9—C8122.5 (3)
O13—Mo4—O1298.38 (7)C10—C9—H9118.7
O10—Mo4—O12147.72 (6)C8—C9—H9118.7
O11—Mo4—O996.07 (7)C9—C10—C11115.7 (3)
O13—Mo4—O9158.39 (6)C9—C10—H10122.2
O10—Mo4—O978.28 (6)C11—C10—H10122.2
O12—Mo4—O973.59 (5)N3—C11—C10132.2 (2)
O11—Mo4—O3i163.43 (7)N3—C11—C12106.1 (2)
O13—Mo4—O3i86.70 (6)C10—C11—C12121.7 (2)
O10—Mo4—O3i85.57 (6)C13—C12—N4132.2 (2)
O12—Mo4—O3i70.93 (5)C13—C12—C11121.7 (2)
O9—Mo4—O3i71.74 (5)N4—C12—C11106.1 (2)
Mo3—O2—Mo2i118.22 (7)C8—C13—C12116.3 (3)
Mo3—O3—Mo1111.04 (7)C8—C13—H13121.8
Mo3—O3—Mo4i110.02 (6)C12—C13—H13121.8
Mo1—O3—Mo4i104.82 (6)N3—C14—N4109.6 (2)
Mo1—O6—Mo2118.12 (7)N3—C14—H14125.2
Mo3—O9—Mo493.78 (5)N4—C14—H14125.2
Mo3—O9—Mo3i104.15 (6)
O1—Mo3—O2—Mo2i−178.62 (8)O5—Mo1—O9—Mo2101.4 (2)
O3—Mo3—O2—Mo2i76.32 (8)O4—Mo1—O9—Mo2−86.24 (6)
O12—Mo3—O2—Mo2i−76.45 (8)O6—Mo1—O9—Mo214.45 (5)
O9—Mo3—O2—Mo2i−3.8 (2)O3—Mo1—O9—Mo2177.50 (6)
O9i—Mo3—O2—Mo2i0.49 (7)O12i—Mo1—O9—Mo2101.73 (5)
O1—Mo3—O3—Mo173.20 (9)O8—Mo2—O9—Mo3−174.9 (2)
O2—Mo3—O3—Mo1−179.44 (7)O7—Mo2—O9—Mo37.9 (3)
O12—Mo3—O3—Mo1−63.25 (14)O6—Mo2—O9—Mo3−89.9 (3)
O9—Mo3—O3—Mo1−22.85 (7)O10—Mo2—O9—Mo3104.3 (3)
O9i—Mo3—O3—Mo1−100.65 (7)O2i—Mo2—O9—Mo3−172.6 (3)
O1—Mo3—O3—Mo4i−171.21 (7)O8—Mo2—O9—Mo494.7 (2)
O2—Mo3—O3—Mo4i−63.85 (8)O7—Mo2—O9—Mo4−82.57 (7)
O12—Mo3—O3—Mo4i52.35 (13)O6—Mo2—O9—Mo4179.59 (6)
O9—Mo3—O3—Mo4i92.74 (6)O10—Mo2—O9—Mo413.86 (6)
O9i—Mo3—O3—Mo4i14.94 (5)O2i—Mo2—O9—Mo496.92 (6)
O5—Mo1—O3—Mo3−178.06 (7)O8—Mo2—O9—Mo3i−2.6 (2)
O4—Mo1—O3—Mo3−70.67 (9)O7—Mo2—O9—Mo3i−179.81 (6)
O6—Mo1—O3—Mo351.17 (13)O6—Mo2—O9—Mo3i82.35 (6)
O12i—Mo1—O3—Mo397.14 (7)O10—Mo2—O9—Mo3i−83.38 (6)
O9—Mo1—O3—Mo321.23 (6)O2i—Mo2—O9—Mo3i−0.32 (5)
O5—Mo1—O3—Mo4i63.17 (8)O8—Mo2—O9—Mo1−99.4 (2)
O4—Mo1—O3—Mo4i170.56 (7)O7—Mo2—O9—Mo183.37 (7)
O6—Mo1—O3—Mo4i−67.60 (12)O6—Mo2—O9—Mo1−14.47 (5)
O12i—Mo1—O3—Mo4i−21.63 (5)O10—Mo2—O9—Mo1179.80 (6)
O9—Mo1—O3—Mo4i−97.54 (6)O2i—Mo2—O9—Mo1−97.14 (5)
O5—Mo1—O6—Mo2178.51 (8)O11—Mo4—O10—Mo2−73.22 (10)
O4—Mo1—O6—Mo270.24 (10)O13—Mo4—O10—Mo2178.25 (8)
O3—Mo1—O6—Mo2−50.49 (15)O12—Mo4—O10—Mo250.01 (16)
O12i—Mo1—O6—Mo2−93.82 (8)O9—Mo4—O10—Mo220.33 (8)
O9—Mo1—O6—Mo2−21.28 (8)O3i—Mo4—O10—Mo292.58 (8)
O8—Mo2—O6—Mo1−179.67 (9)O8—Mo2—O10—Mo4−179.12 (9)
O7—Mo2—O6—Mo1−71.42 (10)O7—Mo2—O10—Mo472.98 (10)
O10—Mo2—O6—Mo144.70 (16)O6—Mo2—O10—Mo4−43.50 (16)
O2i—Mo2—O6—Mo192.49 (8)O2i—Mo2—O10—Mo4−91.32 (9)
O9—Mo2—O6—Mo120.70 (7)O9—Mo2—O10—Mo4−19.30 (7)
O1—Mo3—O9—Mo480.78 (7)O1—Mo3—O12—Mo4−74.85 (8)
O2—Mo3—O9—Mo4−94.17 (15)O2—Mo3—O12—Mo4178.69 (7)
O3—Mo3—O9—Mo4−178.23 (6)O3—Mo3—O12—Mo462.00 (13)
O12—Mo3—O9—Mo4−17.88 (5)O9—Mo3—O12—Mo421.42 (6)
O9i—Mo3—O9—Mo4−98.53 (6)O9i—Mo3—O12—Mo499.29 (7)
O1—Mo3—O9—Mo3i179.31 (7)O1—Mo3—O12—Mo1i172.27 (7)
O2—Mo3—O9—Mo3i4.35 (18)O2—Mo3—O12—Mo1i65.81 (7)
O3—Mo3—O9—Mo3i−79.70 (6)O3—Mo3—O12—Mo1i−50.88 (13)
O12—Mo3—O9—Mo3i80.65 (6)O9—Mo3—O12—Mo1i−91.46 (6)
O9i—Mo3—O9—Mo3i0.0O9i—Mo3—O12—Mo1i−13.59 (5)
O1—Mo3—O9—Mo1−83.31 (7)O11—Mo4—O12—Mo374.37 (8)
O2—Mo3—O9—Mo1101.73 (15)O13—Mo4—O12—Mo3−179.88 (7)
O3—Mo3—O9—Mo117.68 (5)O10—Mo4—O12—Mo3−50.81 (14)
O12—Mo3—O9—Mo1178.03 (6)O9—Mo4—O12—Mo3−20.44 (6)
O9i—Mo3—O9—Mo197.38 (6)O3i—Mo4—O12—Mo3−96.34 (7)
O1—Mo3—O9—Mo2−8.6 (3)O11—Mo4—O12—Mo1i−168.13 (7)
O2—Mo3—O9—Mo2176.4 (2)O13—Mo4—O12—Mo1i−62.38 (7)
O3—Mo3—O9—Mo292.4 (3)O10—Mo4—O12—Mo1i66.70 (13)
O12—Mo3—O9—Mo2−107.3 (3)O9—Mo4—O12—Mo1i97.06 (6)
O9i—Mo3—O9—Mo2172.1 (3)O3i—Mo4—O12—Mo1i21.17 (5)
O11—Mo4—O9—Mo3−75.88 (7)C6—C1—C2—C31.0 (4)
O13—Mo4—O9—Mo388.44 (18)C7—N2—C3—C4−0.9 (3)
O10—Mo4—O9—Mo3−178.24 (6)C7—N2—C3—C2179.0 (3)
O12—Mo4—O9—Mo317.77 (5)C1—C2—C3—N2178.7 (3)
O3i—Mo4—O9—Mo392.60 (6)C1—C2—C3—C4−1.4 (4)
O11—Mo4—O9—Mo3i179.31 (6)N2—C3—C4—C5−179.3 (2)
O13—Mo4—O9—Mo3i−16.37 (19)C2—C3—C4—C50.7 (4)
O10—Mo4—O9—Mo3i76.96 (6)N2—C3—C4—N10.5 (2)
O12—Mo4—O9—Mo3i−87.04 (6)C2—C3—C4—N1−179.4 (2)
O3i—Mo4—O9—Mo3i−12.20 (4)C7—N1—C4—C5179.8 (3)
O11—Mo4—O9—Mo130.5 (2)C7—N1—C4—C30.0 (3)
O13—Mo4—O9—Mo1−165.2 (2)C3—C4—C5—C60.4 (4)
O10—Mo4—O9—Mo1−71.9 (2)N1—C4—C5—C6−179.4 (3)
O12—Mo4—O9—Mo1124.1 (2)C4—C5—C6—C1−0.8 (5)
O3i—Mo4—O9—Mo1−161.0 (2)C2—C1—C6—C50.1 (5)
O11—Mo4—O9—Mo288.42 (6)C4—N1—C7—N2−0.6 (3)
O13—Mo4—O9—Mo2−107.26 (17)C3—N2—C7—N10.9 (3)
O10—Mo4—O9—Mo2−13.93 (6)C13—C8—C9—C10−0.6 (5)
O12—Mo4—O9—Mo2−177.93 (6)C8—C9—C10—C11−0.2 (4)
O3i—Mo4—O9—Mo2−103.09 (5)C14—N3—C11—C10−179.7 (3)
O5—Mo1—O9—Mo3−93.8 (2)C14—N3—C11—C120.0 (3)
O4—Mo1—O9—Mo378.61 (7)C9—C10—C11—N3−179.7 (3)
O6—Mo1—O9—Mo3179.31 (6)C9—C10—C11—C120.7 (4)
O3—Mo1—O9—Mo3−17.65 (5)C14—N4—C12—C13−179.6 (3)
O12i—Mo1—O9—Mo3−93.42 (5)C14—N4—C12—C110.0 (3)
O5—Mo1—O9—Mo4159.5 (2)N3—C11—C12—C13179.7 (2)
O4—Mo1—O9—Mo4−28.1 (2)C10—C11—C12—C13−0.6 (4)
O6—Mo1—O9—Mo472.6 (2)N3—C11—C12—N40.0 (3)
O3—Mo1—O9—Mo4−124.4 (2)C10—C11—C12—N4179.7 (2)
O12i—Mo1—O9—Mo4159.8 (2)C9—C8—C13—C120.7 (4)
O5—Mo1—O9—Mo3i10.6 (2)N4—C12—C13—C8179.5 (3)
O4—Mo1—O9—Mo3i−177.01 (6)C11—C12—C13—C8−0.1 (4)
O6—Mo1—O9—Mo3i−76.31 (6)C11—N3—C14—N40.0 (3)
O3—Mo1—O9—Mo3i86.73 (6)C12—N4—C14—N3−0.1 (3)
O12i—Mo1—O9—Mo3i10.96 (4)
Symmetry codes: (i) −x+1, −y+1, −z+1.
Hydrogen-bond geometry (Å, °) top
D—H···AD—HH···AD···AD—H···A
N1—H1···O12ii0.861.932.780 (2)172
N2—H2···O7iii0.862.022.846 (3)160
N3—H3···O13iv0.861.922.756 (2)164
N4—H4···O40.861.952.781 (3)162
Symmetry codes: (ii) −x, −y+1, −z+1; (iii) x, y−1, z; (iv) −x, −y+2, −z+1.
Selected geometric parameters (Å) top
Mo1—O51.6890 (15)Mo3—O11.6890 (15)
Mo1—O41.7113 (16)Mo3—O21.7426 (14)
Mo1—O61.8964 (15)Mo3—O31.9302 (14)
Mo1—O31.9896 (14)Mo3—O121.9761 (14)
Mo1—O12i2.3304 (14)Mo3—O92.1516 (14)
Mo1—O92.3744 (14)Mo3—O9i2.3643 (14)
Mo2—O81.6961 (16)Mo4—O111.7054 (16)
Mo2—O71.7115 (17)Mo4—O131.7081 (16)
Mo2—O61.9164 (15)Mo4—O101.8737 (14)
Mo2—O101.9270 (15)Mo4—O122.0262 (14)
Mo2—O2i2.2735 (15)Mo4—O92.2920 (14)
Mo2—O92.4668 (14)Mo4—O3i2.3282 (14)
Symmetry codes: (i) −x+1, −y+1, −z+1.
Hydrogen-bond geometry (Å, °) top
D—H···AD—HH···AD···AD—H···A
N1—H1···O12ii0.861.932.780 (2)172
N2—H2···O7iii0.862.022.846 (3)160
N3—H3···O13iv0.861.922.756 (2)164
N4—H4···O40.861.952.781 (3)162
Symmetry codes: (ii) −x, −y+1, −z+1; (iii) x, y−1, z; (iv) −x, −y+2, −z+1.
Acknowledgements top

This work was supported by the Natural Science Foundation of Jilin Province (No. 2005103).

references
References top

Brandenburg, K. (1999). DIAMOND (Version 2.1c). Crystal Impact GbR, Bonn, Germany.

Brown, I. D. & Altermatt, D. (1985). Acta Cryst. B41, 244–247.

Bruker (1997). SHELXTL (Version 5.10). Bruker AXS Inc., Madison, Wisconsin, USA.

Bruker (2002). SMART (Version 5.611), SAINT (Version 6.0) and SADABS (Version 2.03). Bruker AXS Inc., Madison, Wisconsin, USA.

Liu, B., Li, C.-B., Shi, Z. & Li, Y.-W. (2006). Acta Cryst. E62, m2764–m2766.
