In the title compound, [Fe
2(SO
4)
2(C
18H
10N
4)
2(H
2O)
4]·H
2O, the Fe
II atoms are octahedrally coordinated by two N atoms from one bidentate dipyrido[3,2-a:2′,3′-c]phenazine (dppz) ligand, two O atoms belonging to two SO
42− anions and two water O atoms. The two crystallographically independent dinuclear complex molecules are both generated by inversion symmetry with the sulfate ions acting as bridges. Neighbouring dinuclear complexes interact
via O—H
O hydrogen bonds, leading to a chain structure.
Supporting information
CCDC reference: 627775
Key indicators
- Single-crystal X-ray study
- T = 292 K
- Mean (C-C) = 0.009 Å
- R factor = 0.065
- wR factor = 0.109
- Data-to-parameter ratio = 12.9
checkCIF/PLATON results
No syntax errors found
Alert level B
PLAT415_ALERT_2_B Short Inter D-H..H-X HW5B .. H25 .. 1.99 Ang.
PLAT420_ALERT_2_B D-H Without Acceptor O5W - HW5B ... ?
Alert level C
PLAT026_ALERT_3_C Ratio Observed / Unique Reflections too Low .... 43 Perc.
PLAT029_ALERT_3_C _diffrn_measured_fraction_theta_full Low ....... 0.97
PLAT341_ALERT_3_C Low Bond Precision on C-C bonds (x 1000) Ang ... 9
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 98
O2W -FE1 -O1 -S1 84.00 4.00 1.555 1.555 1.555 1.555
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 107
O3W -FE2 -O5 -S2 -148.00 3.00 1.555 1.555 1.555 1.555
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 147
O2 -FE1 -N2 -C1 91.60 1.10 2.767 1.555 1.555 1.555
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 152
O2 -FE1 -N2 -C18 -85.20 1.10 2.767 1.555 1.555 1.555
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 163
O8 -FE2 -N5 -C31 -154.80 1.10 2.657 1.555 1.555 1.555
PLAT710_ALERT_4_C Delete 1-2-3 or 2-3-4 Linear Torsion Angle ... # 168
O8 -FE2 -N5 -C51 27.30 1.50 2.657 1.555 1.555 1.555
PLAT720_ALERT_4_C Number of Unusual/Non-Standard Label(s) ........ 10
0 ALERT level A = In general: serious problem
2 ALERT level B = Potentially serious problem
10 ALERT level C = Check and explain
0 ALERT level G = General alerts; check
0 ALERT type 1 CIF construction/syntax error, inconsistent or missing data
2 ALERT type 2 Indicator that the structure model may be wrong or deficient
3 ALERT type 3 Indicator that the structure quality may be low
7 ALERT type 4 Improvement, methodology, query or suggestion
0 ALERT type 5 Informative message, check
Data collection: SMART (Bruker, 2002); cell refinement: SAINT (Bruker, 2002); data reduction: SAINT; program(s) used to solve structure: SHELXS97 (Sheldrick, 1997); program(s) used to refine structure: SHELXL97 (Sheldrick, 1997); molecular graphics: SHELXTL (Bruker, 2002); software used to prepare material for publication: SHELXTL.

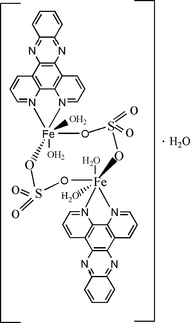

Di-µ-sulfato-bis[diaqua(dipyrido[3,2 - a:2',3'-c]phenazine)iron(II)]
monohydrate
top
Crystal data top
[Fe2(SO4)2(C18H10N4)2(H2O)4]·H2O | Z = 2 |
Mr = 958.52 | F(000) = 980.0 |
Triclinic, P1 | Dx = 1.748 Mg m−3 |
Hall symbol: -P 1 | Mo Kα radiation, λ = 0.71073 Å |
a = 7.643 (5) Å | Cell parameters from 2.30 reflections |
b = 14.463 (9) Å | θ = 26.0° |
c = 16.879 (11) Å | µ = 1.00 mm−1 |
α = 87.596 (14)° | T = 292 K |
β = 78.218 (13)° | Block, dark red |
γ = 85.906 (13)° | 0.19 × 0.10 × 0.09 mm |
V = 1821 (2) Å3 | |
Data collection top
Bruker APEX-II CCD diffractometer | 7304 independent reflections |
Radiation source: fine-focus sealed tube | 3167 reflections with I > 2σ(I) |
Graphite monochromator | Rint = 0.063 |
Detector resolution: 0 pixels mm-1 | θmax = 26.2°, θmin = 1.4° |
not measured scans | h = −9→9 |
Absorption correction: multi-scan (SADABS; Bruker, 2002) | k = −17→8 |
Tmin = 0.892, Tmax = 0.918 | l = −20→20 |
9808 measured reflections | |
Refinement top
Refinement on F2 | Primary atom site location: structure-invariant direct methods |
Least-squares matrix: full | Secondary atom site location: difference Fourier map |
R[F2 > 2σ(F2)] = 0.065 | Hydrogen site location: inferred from neighbouring sites |
wR(F2) = 0.109 | H-atom parameters constrained |
S = 0.92 | w = 1/[σ2(Fo2) + (0.0167P)2] where P = (Fo2 + 2Fc2)/3 |
7090 reflections | (Δ/σ)max < 0.001 |
550 parameters | Δρmax = 0.41 e Å−3 |
0 restraints | Δρmin = −0.43 e Å−3 |
Special details top
Geometry. All e.s.d.'s (except the e.s.d. in the dihedral angle between two l.s. planes)
are estimated using the full covariance matrix. The cell e.s.d.'s are taken
into account individually in the estimation of e.s.d.'s in distances, angles
and torsion angles; correlations between e.s.d.'s in cell parameters are only
used when they are defined by crystal symmetry. An approximate (isotropic)
treatment of cell e.s.d.'s is used for estimating e.s.d.'s involving l.s.
planes. |
Refinement. Refinement of F2 against ALL reflections. The weighted R-factor
wR and goodness of fit S are based on F2, conventional
R-factors R are based on F, with F set to zero for
negative F2. The threshold expression of F2 >
σ(F2) is used only for calculating R-factors(gt) etc.
and is not relevant to the choice of reflections for refinement.
R-factors based on F2 are statistically about twice as large
as those based on F, and R- factors based on ALL data will be
even larger. |
Fractional atomic coordinates and isotropic or equivalent isotropic displacement parameters (Å2) top | x | y | z | Uiso*/Ueq | |
Fe1 | 0.87364 (11) | 0.55286 (6) | 0.89494 (5) | 0.0329 (2) | |
Fe2 | 0.72566 (11) | 0.07198 (6) | 0.91287 (5) | 0.0338 (3) | |
S1 | 1.2415 (2) | 0.59178 (11) | 0.94719 (10) | 0.0325 (4) | |
S2 | 0.3030 (2) | 0.10838 (11) | 0.95360 (10) | 0.0357 (4) | |
C53 | 0.7633 (9) | −0.0767 (5) | 0.3310 (4) | 0.056 (2) | |
H2 | 0.7554 | −0.1160 | 0.2898 | 0.068* | |
C1 | 0.8590 (8) | 0.6767 (4) | 0.7356 (4) | 0.0420 (18) | |
H3 | 0.7851 | 0.7174 | 0.7709 | 0.050* | |
C17 | 1.1109 (7) | 0.4597 (4) | 0.7493 (3) | 0.0270 (14) | |
C52 | 0.7740 (8) | 0.1309 (4) | 0.6530 (4) | 0.0363 (16) | |
C4 | 1.0717 (7) | 0.5586 (4) | 0.6306 (3) | 0.0277 (14) | |
C14 | 1.3153 (8) | 0.3255 (4) | 0.7362 (4) | 0.0405 (17) | |
H10 | 1.3974 | 0.2845 | 0.7048 | 0.049* | |
C9 | 1.5820 (8) | 0.3318 (5) | 0.3541 (4) | 0.050 (2) | |
H11 | 1.6633 | 0.2922 | 0.3206 | 0.060* | |
C18 | 1.0336 (7) | 0.5414 (4) | 0.7135 (4) | 0.0279 (15) | |
C15 | 1.2771 (8) | 0.3142 (4) | 0.8184 (4) | 0.0479 (19) | |
H13 | 1.3352 | 0.2670 | 0.8442 | 0.057* | |
C51 | 0.7428 (7) | 0.0978 (4) | 0.7321 (4) | 0.0332 (16) | |
C5 | 1.1909 (8) | 0.4951 (4) | 0.5780 (4) | 0.0357 (16) | |
C11 | 1.4166 (8) | 0.3724 (5) | 0.4849 (4) | 0.0384 (17) | |
C50 | 0.8359 (8) | 0.0708 (5) | 0.3718 (4) | 0.0509 (19) | |
H17 | 0.8766 | 0.1297 | 0.3584 | 0.061* | |
C2 | 0.8928 (8) | 0.6996 (4) | 0.6535 (4) | 0.0426 (17) | |
H18 | 0.8437 | 0.7547 | 0.6343 | 0.051* | |
C19 | 0.6405 (7) | −0.0481 (4) | 0.6918 (4) | 0.0294 (15) | |
C20 | 0.6931 (7) | −0.0184 (4) | 0.6073 (4) | 0.0310 (15) | |
C13 | 1.2306 (8) | 0.3985 (4) | 0.6999 (4) | 0.0319 (15) | |
C22 | 0.7876 (8) | 0.0428 (5) | 0.4537 (4) | 0.0431 (18) | |
C8 | 1.5067 (9) | 0.4117 (5) | 0.3204 (4) | 0.054 (2) | |
H23 | 1.5376 | 0.4243 | 0.2650 | 0.064* | |
C24 | 0.6762 (7) | 0.0065 (4) | 0.7514 (4) | 0.0316 (15) | |
C25 | 0.5128 (8) | −0.1547 (4) | 0.7946 (4) | 0.0408 (17) | |
H25 | 0.4523 | −0.2079 | 0.8112 | 0.049* | |
C12 | 1.2679 (8) | 0.4135 (4) | 0.6124 (4) | 0.0333 (15) | |
C27 | 0.7264 (8) | −0.0468 (5) | 0.4730 (4) | 0.0391 (17) | |
C3 | 0.9968 (8) | 0.6411 (4) | 0.6028 (4) | 0.0400 (17) | |
H28 | 1.0200 | 0.6556 | 0.5476 | 0.048* | |
C7 | 1.3885 (9) | 0.4709 (5) | 0.3686 (4) | 0.0488 (19) | |
H29 | 1.3386 | 0.5234 | 0.3458 | 0.059* | |
C30 | 0.8239 (8) | 0.0130 (5) | 0.3119 (4) | 0.056 (2) | |
H30 | 0.8559 | 0.0326 | 0.2580 | 0.068* | |
C31 | 0.8170 (8) | 0.2320 (5) | 0.7784 (4) | 0.0509 (19) | |
H31 | 0.8344 | 0.2673 | 0.8206 | 0.061* | |
C32 | 0.7166 (8) | −0.1054 (4) | 0.4090 (4) | 0.0467 (18) | |
H32 | 0.6774 | −0.1647 | 0.4211 | 0.056* | |
C16 | 1.1486 (8) | 0.3756 (4) | 0.8628 (3) | 0.0379 (16) | |
H33 | 1.1180 | 0.3657 | 0.9186 | 0.045* | |
C34 | 0.5596 (7) | −0.0980 (4) | 0.8517 (4) | 0.0358 (16) | |
H34 | 0.5346 | −0.1164 | 0.9061 | 0.043* | |
C6 | 1.3409 (8) | 0.4530 (5) | 0.4532 (4) | 0.0387 (17) | |
C36 | 0.7552 (8) | 0.0722 (4) | 0.5880 (4) | 0.0380 (17) | |
C10 | 1.5385 (8) | 0.3118 (5) | 0.4335 (4) | 0.050 (2) | |
H37 | 1.5882 | 0.2583 | 0.4549 | 0.060* | |
C38 | 0.5580 (8) | −0.1301 (4) | 0.7138 (4) | 0.0359 (16) | |
H38 | 0.5336 | −0.1679 | 0.6747 | 0.043* | |
C39 | 0.8196 (8) | 0.2215 (5) | 0.6389 (4) | 0.0506 (19) | |
H39 | 0.8358 | 0.2475 | 0.5868 | 0.061* | |
C40 | 0.8406 (9) | 0.2722 (5) | 0.7013 (4) | 0.055 (2) | |
H40 | 0.8707 | 0.3335 | 0.6926 | 0.066* | |
O8 | 0.3073 (5) | 0.0129 (2) | 0.9869 (2) | 0.0396 (11) | |
O2 | 1.2101 (5) | 0.5022 (2) | 0.9904 (2) | 0.0380 (11) | |
O6 | 0.2601 (5) | 0.1063 (3) | 0.8728 (2) | 0.0460 (12) | |
O3 | 1.3674 (5) | 0.5775 (3) | 0.8724 (2) | 0.0481 (12) | |
O4 | 1.3128 (5) | 0.6523 (3) | 0.9987 (3) | 0.0477 (12) | |
O7 | 0.1685 (5) | 0.1655 (3) | 1.0072 (2) | 0.0498 (13) | |
O1 | 1.0698 (5) | 0.6330 (2) | 0.9307 (2) | 0.0374 (11) | |
O5 | 0.4792 (5) | 0.1471 (2) | 0.9489 (2) | 0.0397 (11) | |
O1W | 0.6987 (5) | 0.6748 (2) | 0.9274 (2) | 0.0407 (11) | |
HW1A | 0.5865 | 0.6672 | 0.9386 | 0.049* | |
HW1B | 0.7421 | 0.7163 | 0.9514 | 0.049* | |
O5W | 0.0830 (8) | 0.7936 (4) | 0.8176 (4) | 0.139 (3) | |
HW5A | 0.0273 | 0.8006 | 0.8662 | 0.167* | |
HW5B | 0.1998 | 0.7913 | 0.7974 | 0.167* | |
O2W | 0.6692 (5) | 0.4697 (3) | 0.8633 (2) | 0.0449 (12) | |
HW2A | 0.5763 | 0.5072 | 0.8717 | 0.054* | |
HW2B | 0.6691 | 0.4204 | 0.8925 | 0.054* | |
O3W | 0.9888 (5) | −0.0021 (3) | 0.8795 (2) | 0.0517 (13) | |
HW3A | 1.0689 | 0.0322 | 0.8873 | 0.062* | |
HW3B | 0.9850 | −0.0552 | 0.9035 | 0.062* | |
O4W | 0.8372 (5) | 0.1759 (3) | 0.9655 (2) | 0.0542 (14) | |
HW4A | 0.9412 | 0.1690 | 0.9763 | 0.065* | |
HW4B | 0.7874 | 0.2302 | 0.9778 | 0.065* | |
N3 | 1.2251 (6) | 0.5130 (3) | 0.4992 (3) | 0.0372 (13) | |
N8 | 0.6785 (6) | −0.0773 (3) | 0.5503 (3) | 0.0384 (14) | |
N4 | 1.3779 (6) | 0.3533 (3) | 0.5659 (3) | 0.0397 (14) | |
N7 | 0.8026 (6) | 0.1023 (4) | 0.5124 (3) | 0.0451 (15) | |
N6 | 0.6380 (6) | −0.0194 (3) | 0.8307 (3) | 0.0347 (13) | |
N2 | 0.9271 (6) | 0.5996 (3) | 0.7663 (3) | 0.0356 (13) | |
N5 | 0.7709 (6) | 0.1458 (3) | 0.7947 (3) | 0.0400 (14) | |
N1 | 1.0675 (6) | 0.4471 (3) | 0.8302 (3) | 0.0284 (12) | |
Atomic displacement parameters (Å2) top | U11 | U22 | U33 | U12 | U13 | U23 |
Fe1 | 0.0325 (5) | 0.0363 (6) | 0.0291 (5) | 0.0001 (5) | −0.0045 (4) | −0.0036 (5) |
Fe2 | 0.0336 (6) | 0.0344 (5) | 0.0347 (6) | −0.0043 (5) | −0.0077 (4) | −0.0062 (5) |
S1 | 0.0276 (9) | 0.0330 (10) | 0.0360 (10) | 0.0000 (8) | −0.0047 (8) | −0.0009 (8) |
S2 | 0.0301 (10) | 0.0373 (10) | 0.0406 (11) | 0.0026 (8) | −0.0109 (8) | −0.0033 (9) |
C53 | 0.064 (5) | 0.065 (6) | 0.033 (5) | 0.005 (4) | 0.003 (4) | −0.007 (4) |
C1 | 0.040 (4) | 0.033 (4) | 0.055 (5) | 0.014 (3) | −0.016 (4) | −0.011 (4) |
C17 | 0.026 (4) | 0.028 (4) | 0.029 (4) | −0.005 (3) | −0.009 (3) | 0.000 (3) |
C52 | 0.050 (4) | 0.019 (4) | 0.041 (4) | −0.008 (3) | −0.010 (3) | 0.001 (3) |
C4 | 0.029 (4) | 0.034 (4) | 0.022 (4) | −0.010 (3) | −0.005 (3) | 0.004 (3) |
C14 | 0.051 (5) | 0.026 (4) | 0.039 (4) | 0.001 (3) | 0.003 (4) | −0.006 (3) |
C9 | 0.044 (5) | 0.061 (5) | 0.040 (5) | −0.019 (4) | 0.014 (4) | −0.025 (4) |
C18 | 0.019 (3) | 0.026 (4) | 0.041 (4) | −0.006 (3) | −0.008 (3) | −0.002 (3) |
C15 | 0.056 (5) | 0.038 (4) | 0.046 (5) | 0.012 (4) | −0.010 (4) | −0.006 (4) |
C51 | 0.023 (4) | 0.037 (4) | 0.039 (4) | 0.000 (3) | −0.006 (3) | −0.003 (4) |
C5 | 0.031 (4) | 0.043 (4) | 0.036 (4) | −0.018 (3) | −0.007 (3) | −0.006 (4) |
C11 | 0.038 (4) | 0.047 (5) | 0.030 (4) | −0.015 (4) | 0.001 (3) | −0.011 (4) |
C50 | 0.057 (5) | 0.044 (5) | 0.047 (5) | 0.000 (4) | −0.003 (4) | 0.009 (4) |
C2 | 0.044 (4) | 0.043 (4) | 0.039 (4) | 0.002 (4) | −0.008 (4) | 0.008 (4) |
C19 | 0.030 (4) | 0.026 (4) | 0.034 (4) | 0.000 (3) | −0.010 (3) | −0.003 (3) |
C20 | 0.026 (4) | 0.036 (4) | 0.030 (4) | 0.003 (3) | −0.005 (3) | 0.002 (3) |
C13 | 0.039 (4) | 0.023 (4) | 0.035 (4) | −0.005 (3) | −0.007 (3) | −0.002 (3) |
C22 | 0.038 (4) | 0.057 (5) | 0.034 (4) | −0.001 (4) | −0.009 (3) | 0.004 (4) |
C8 | 0.061 (5) | 0.076 (6) | 0.027 (4) | −0.031 (5) | −0.002 (4) | −0.020 (4) |
C24 | 0.022 (4) | 0.036 (4) | 0.038 (4) | 0.002 (3) | −0.011 (3) | 0.000 (3) |
C25 | 0.040 (4) | 0.036 (4) | 0.049 (5) | −0.010 (3) | −0.012 (4) | −0.001 (4) |
C12 | 0.036 (4) | 0.028 (4) | 0.037 (4) | −0.007 (3) | −0.008 (3) | −0.002 (3) |
C27 | 0.036 (4) | 0.051 (5) | 0.026 (4) | −0.006 (4) | 0.002 (3) | 0.006 (4) |
C3 | 0.035 (4) | 0.050 (4) | 0.035 (4) | −0.015 (4) | −0.006 (3) | 0.012 (4) |
C7 | 0.052 (5) | 0.063 (5) | 0.033 (4) | −0.023 (4) | −0.009 (4) | 0.007 (4) |
C30 | 0.045 (5) | 0.083 (6) | 0.033 (4) | 0.007 (4) | 0.006 (4) | 0.010 (5) |
C31 | 0.051 (5) | 0.046 (5) | 0.062 (5) | −0.014 (4) | −0.019 (4) | −0.008 (4) |
C32 | 0.053 (5) | 0.048 (5) | 0.038 (4) | −0.004 (4) | −0.006 (4) | −0.005 (4) |
C16 | 0.054 (5) | 0.041 (4) | 0.020 (4) | −0.008 (4) | −0.009 (3) | 0.003 (3) |
C34 | 0.039 (4) | 0.040 (4) | 0.027 (4) | −0.003 (3) | −0.005 (3) | 0.001 (3) |
C6 | 0.033 (4) | 0.054 (5) | 0.033 (4) | −0.018 (4) | −0.007 (3) | −0.004 (4) |
C36 | 0.033 (4) | 0.040 (4) | 0.040 (4) | −0.001 (3) | −0.005 (3) | −0.001 (4) |
C10 | 0.053 (5) | 0.049 (5) | 0.045 (5) | −0.018 (4) | 0.008 (4) | −0.018 (4) |
C38 | 0.041 (4) | 0.034 (4) | 0.032 (4) | 0.002 (3) | −0.006 (3) | −0.008 (3) |
C39 | 0.059 (5) | 0.049 (5) | 0.049 (5) | −0.016 (4) | −0.017 (4) | 0.001 (4) |
C40 | 0.067 (5) | 0.040 (4) | 0.062 (5) | −0.015 (4) | −0.022 (4) | 0.024 (4) |
O8 | 0.052 (3) | 0.031 (2) | 0.037 (3) | −0.007 (2) | −0.014 (2) | 0.006 (2) |
O2 | 0.052 (3) | 0.026 (2) | 0.034 (3) | −0.006 (2) | −0.004 (2) | −0.001 (2) |
O6 | 0.056 (3) | 0.051 (3) | 0.039 (3) | −0.008 (2) | −0.026 (2) | −0.003 (2) |
O3 | 0.037 (3) | 0.067 (3) | 0.031 (3) | 0.006 (2) | 0.009 (2) | 0.008 (2) |
O4 | 0.042 (3) | 0.034 (3) | 0.074 (3) | −0.002 (2) | −0.026 (3) | −0.012 (3) |
O7 | 0.023 (2) | 0.061 (3) | 0.064 (3) | 0.014 (2) | −0.007 (2) | −0.028 (3) |
O1 | 0.026 (2) | 0.036 (2) | 0.053 (3) | 0.005 (2) | −0.018 (2) | −0.002 (2) |
O5 | 0.033 (3) | 0.032 (2) | 0.056 (3) | −0.008 (2) | −0.011 (2) | −0.013 (2) |
O1W | 0.026 (2) | 0.037 (3) | 0.061 (3) | 0.002 (2) | −0.012 (2) | −0.010 (2) |
O5W | 0.133 (6) | 0.146 (6) | 0.146 (6) | −0.059 (5) | −0.034 (5) | 0.014 (5) |
O2W | 0.034 (3) | 0.051 (3) | 0.051 (3) | 0.006 (2) | −0.014 (2) | 0.000 (2) |
O3W | 0.043 (3) | 0.051 (3) | 0.060 (3) | 0.000 (2) | −0.007 (2) | −0.010 (3) |
O4W | 0.034 (3) | 0.045 (3) | 0.091 (4) | 0.008 (2) | −0.027 (3) | −0.033 (3) |
N3 | 0.035 (3) | 0.051 (4) | 0.025 (3) | −0.010 (3) | −0.005 (3) | 0.005 (3) |
N8 | 0.038 (3) | 0.042 (3) | 0.035 (3) | 0.000 (3) | −0.008 (3) | −0.007 (3) |
N4 | 0.039 (3) | 0.038 (3) | 0.040 (3) | −0.003 (3) | 0.000 (3) | −0.015 (3) |
N7 | 0.043 (4) | 0.049 (4) | 0.043 (4) | −0.002 (3) | −0.009 (3) | 0.008 (3) |
N6 | 0.037 (3) | 0.032 (3) | 0.035 (3) | 0.002 (3) | −0.006 (3) | −0.007 (3) |
N2 | 0.028 (3) | 0.035 (3) | 0.042 (3) | 0.001 (3) | −0.004 (3) | −0.008 (3) |
N5 | 0.051 (4) | 0.031 (3) | 0.044 (4) | −0.014 (3) | −0.017 (3) | −0.006 (3) |
N1 | 0.036 (3) | 0.026 (3) | 0.026 (3) | −0.002 (2) | −0.014 (3) | −0.002 (2) |
Geometric parameters (Å, º) top
Fe1—O2i | 2.057 (4) | C50—C22 | 1.406 (8) |
Fe1—O1 | 2.152 (4) | C50—H17 | 0.9300 |
Fe1—O1W | 2.154 (3) | C2—C3 | 1.330 (7) |
Fe1—O2W | 2.199 (4) | C2—H18 | 0.9300 |
Fe1—N1 | 2.210 (4) | C19—C38 | 1.385 (7) |
Fe1—N2 | 2.213 (5) | C19—C24 | 1.386 (7) |
Fe2—O8ii | 2.032 (4) | C19—C20 | 1.456 (8) |
Fe2—O4W | 2.092 (3) | C20—N8 | 1.337 (6) |
Fe2—O5 | 2.096 (4) | C20—C36 | 1.428 (8) |
Fe2—N6 | 2.186 (5) | C13—C12 | 1.457 (8) |
Fe2—O3W | 2.189 (4) | C22—N7 | 1.367 (7) |
Fe2—N5 | 2.198 (5) | C22—C27 | 1.412 (8) |
S1—O3 | 1.435 (4) | C8—C7 | 1.363 (8) |
S1—O4 | 1.464 (4) | C8—H23 | 0.9300 |
S1—O2 | 1.470 (4) | C24—N6 | 1.354 (7) |
S1—O1 | 1.476 (3) | C25—C38 | 1.374 (8) |
S2—O7 | 1.456 (4) | C25—C34 | 1.407 (7) |
S2—O6 | 1.469 (4) | C25—H25 | 0.9300 |
S2—O8 | 1.470 (4) | C12—N4 | 1.328 (6) |
S2—O5 | 1.481 (4) | C27—N8 | 1.346 (7) |
C53—C32 | 1.348 (8) | C27—C32 | 1.416 (7) |
C53—C30 | 1.411 (9) | C3—H28 | 0.9300 |
C53—H2 | 0.9300 | C7—C6 | 1.417 (8) |
C1—N2 | 1.327 (7) | C7—H29 | 0.9300 |
C1—C2 | 1.388 (8) | C30—H30 | 0.9300 |
C1—H3 | 0.9300 | C31—N5 | 1.323 (7) |
C17—N1 | 1.346 (6) | C31—C40 | 1.385 (8) |
C17—C13 | 1.396 (7) | C31—H31 | 0.9300 |
C17—C18 | 1.448 (7) | C32—H32 | 0.9300 |
C52—C39 | 1.378 (8) | C16—N1 | 1.326 (6) |
C52—C51 | 1.379 (8) | C16—H33 | 0.9300 |
C52—C36 | 1.451 (7) | C34—N6 | 1.324 (7) |
C4—C18 | 1.385 (7) | C34—H34 | 0.9300 |
C4—C3 | 1.392 (7) | C6—N3 | 1.343 (7) |
C4—C5 | 1.442 (7) | C36—N7 | 1.318 (7) |
C14—C15 | 1.363 (8) | C10—H37 | 0.9300 |
C14—C13 | 1.385 (7) | C38—H38 | 0.9300 |
C14—H10 | 0.9300 | C39—C40 | 1.350 (7) |
C9—C10 | 1.339 (8) | C39—H39 | 0.9300 |
C9—C8 | 1.405 (8) | C40—H40 | 0.9300 |
C9—H11 | 0.9300 | O8—Fe2ii | 2.032 (4) |
C18—N2 | 1.355 (6) | O2—Fe1i | 2.057 (4) |
C15—C16 | 1.394 (7) | O1W—HW1A | 0.8532 |
C15—H13 | 0.9300 | O1W—HW1B | 0.8591 |
C51—N5 | 1.350 (6) | O5W—HW5A | 0.8507 |
C51—C24 | 1.450 (8) | O5W—HW5B | 0.8864 |
C5—N3 | 1.320 (7) | O2W—HW2A | 0.8536 |
C5—C12 | 1.435 (8) | O2W—HW2B | 0.8504 |
C11—N4 | 1.360 (7) | O3W—HW3A | 0.8477 |
C11—C6 | 1.399 (8) | O3W—HW3B | 0.8517 |
C11—C10 | 1.416 (7) | O4W—HW4A | 0.8500 |
C50—C30 | 1.360 (8) | O4W—HW4B | 0.8630 |
| | | |
O2i—Fe1—O1 | 93.43 (15) | C17—C13—C12 | 120.1 (5) |
O2i—Fe1—O1W | 89.58 (15) | N7—C22—C50 | 119.4 (7) |
O1—Fe1—O1W | 83.54 (14) | N7—C22—C27 | 121.7 (6) |
O2i—Fe1—O2W | 84.42 (15) | C50—C22—C27 | 118.9 (6) |
O1—Fe1—O2W | 177.82 (16) | C7—C8—C9 | 120.3 (7) |
O1W—Fe1—O2W | 96.08 (14) | C7—C8—H23 | 119.9 |
O2i—Fe1—N1 | 105.55 (17) | C9—C8—H23 | 119.9 |
O1—Fe1—N1 | 95.97 (15) | N6—C24—C19 | 121.9 (6) |
O1W—Fe1—N1 | 164.86 (17) | N6—C24—C51 | 116.8 (5) |
O2W—Fe1—N1 | 84.95 (15) | C19—C24—C51 | 121.1 (6) |
O2i—Fe1—N2 | 170.37 (16) | C38—C25—C34 | 118.9 (6) |
O1—Fe1—N2 | 96.17 (16) | C38—C25—H25 | 120.5 |
O1W—Fe1—N2 | 90.77 (16) | C34—C25—H25 | 120.5 |
O2W—Fe1—N2 | 85.98 (16) | N4—C12—C5 | 121.1 (6) |
N1—Fe1—N2 | 74.21 (18) | N4—C12—C13 | 119.5 (6) |
O8ii—Fe2—O4W | 94.72 (16) | C5—C12—C13 | 119.4 (6) |
O8ii—Fe2—O5 | 94.30 (16) | N8—C27—C22 | 121.4 (6) |
O4W—Fe2—O5 | 86.41 (14) | N8—C27—C32 | 119.9 (6) |
O8ii—Fe2—N6 | 98.47 (19) | C22—C27—C32 | 118.7 (6) |
O4W—Fe2—N6 | 166.15 (19) | C2—C3—C4 | 121.3 (6) |
O5—Fe2—N6 | 96.75 (16) | C2—C3—H28 | 119.3 |
O8ii—Fe2—O3W | 85.14 (16) | C4—C3—H28 | 119.3 |
O4W—Fe2—O3W | 90.68 (15) | C8—C7—C6 | 120.5 (7) |
O5—Fe2—O3W | 176.98 (14) | C8—C7—H29 | 119.7 |
N6—Fe2—O3W | 86.27 (16) | C6—C7—H29 | 119.7 |
O8ii—Fe2—N5 | 171.92 (16) | C50—C30—C53 | 120.4 (7) |
O4W—Fe2—N5 | 91.74 (18) | C50—C30—H30 | 119.8 |
O5—Fe2—N5 | 90.94 (17) | C53—C30—H30 | 119.8 |
N6—Fe2—N5 | 74.77 (19) | N5—C31—C40 | 123.0 (6) |
O3W—Fe2—N5 | 89.93 (17) | N5—C31—H31 | 118.5 |
O3—S1—O4 | 110.2 (3) | C40—C31—H31 | 118.5 |
O3—S1—O2 | 109.4 (2) | C53—C32—C27 | 121.2 (7) |
O4—S1—O2 | 108.4 (2) | C53—C32—H32 | 119.4 |
O3—S1—O1 | 109.9 (2) | C27—C32—H32 | 119.4 |
O4—S1—O1 | 110.2 (2) | N1—C16—C15 | 123.9 (6) |
O2—S1—O1 | 108.7 (2) | N1—C16—H33 | 118.1 |
O7—S2—O6 | 110.9 (2) | C15—C16—H33 | 118.1 |
O7—S2—O8 | 109.3 (3) | N6—C34—C25 | 122.3 (6) |
O6—S2—O8 | 108.1 (2) | N6—C34—H34 | 118.9 |
O7—S2—O5 | 108.1 (2) | C25—C34—H34 | 118.9 |
O6—S2—O5 | 110.7 (3) | N3—C6—C11 | 123.0 (6) |
O8—S2—O5 | 109.7 (2) | N3—C6—C7 | 119.1 (6) |
C32—C53—C30 | 120.0 (7) | C11—C6—C7 | 117.9 (6) |
C32—C53—H2 | 120.0 | N7—C36—C20 | 121.5 (6) |
C30—C53—H2 | 120.0 | N7—C36—C52 | 119.2 (6) |
N2—C1—C2 | 123.2 (6) | C20—C36—C52 | 119.3 (6) |
N2—C1—H3 | 118.4 | C9—C10—C11 | 119.8 (7) |
C2—C1—H3 | 118.4 | C9—C10—H37 | 120.1 |
N1—C17—C13 | 122.3 (5) | C11—C10—H37 | 120.1 |
N1—C17—C18 | 118.0 (5) | C25—C38—C19 | 118.8 (6) |
C13—C17—C18 | 119.6 (5) | C25—C38—H38 | 120.6 |
C39—C52—C51 | 117.5 (6) | C19—C38—H38 | 120.6 |
C39—C52—C36 | 122.0 (6) | C40—C39—C52 | 119.6 (7) |
C51—C52—C36 | 120.5 (6) | C40—C39—H39 | 120.2 |
C18—C4—C3 | 116.6 (6) | C52—C39—H39 | 120.2 |
C18—C4—C5 | 120.3 (6) | C39—C40—C31 | 119.4 (6) |
C3—C4—C5 | 123.0 (6) | C39—C40—H40 | 120.3 |
C15—C14—C13 | 119.5 (6) | C31—C40—H40 | 120.3 |
C15—C14—H10 | 120.3 | S2—O8—Fe2ii | 147.4 (2) |
C13—C14—H10 | 120.3 | S1—O2—Fe1i | 141.0 (2) |
C10—C9—C8 | 120.9 (6) | S1—O1—Fe1 | 123.1 (2) |
C10—C9—H11 | 119.5 | S2—O5—Fe2 | 124.1 (2) |
C8—C9—H11 | 119.5 | Fe1—O1W—HW1A | 116.6 |
N2—C18—C4 | 123.1 (5) | Fe1—O1W—HW1B | 115.3 |
N2—C18—C17 | 115.6 (5) | HW1A—O1W—HW1B | 120.1 |
C4—C18—C17 | 121.2 (5) | HW5A—O5W—HW5B | 129.5 |
C14—C15—C16 | 118.2 (6) | Fe1—O2W—HW2A | 102.1 |
C14—C15—H13 | 120.9 | Fe1—O2W—HW2B | 105.8 |
C16—C15—H13 | 120.9 | HW2A—O2W—HW2B | 118.3 |
N5—C51—C52 | 123.8 (6) | Fe2—O3W—HW3A | 109.4 |
N5—C51—C24 | 116.4 (6) | Fe2—O3W—HW3B | 108.7 |
C52—C51—C24 | 119.8 (6) | HW3A—O3W—HW3B | 116.9 |
N3—C5—C12 | 121.5 (6) | Fe2—O4W—HW4A | 122.5 |
N3—C5—C4 | 119.2 (6) | Fe2—O4W—HW4B | 125.9 |
C12—C5—C4 | 119.3 (6) | HW4A—O4W—HW4B | 111.7 |
N4—C11—C6 | 120.0 (6) | C5—N3—C6 | 116.7 (5) |
N4—C11—C10 | 119.5 (6) | C20—N8—C27 | 116.4 (6) |
C6—C11—C10 | 120.5 (6) | C12—N4—C11 | 117.6 (5) |
C30—C50—C22 | 120.8 (7) | C36—N7—C22 | 116.6 (6) |
C30—C50—H17 | 119.6 | C34—N6—C24 | 118.7 (5) |
C22—C50—H17 | 119.6 | C34—N6—Fe2 | 125.8 (4) |
C3—C2—C1 | 118.5 (6) | C24—N6—Fe2 | 115.5 (4) |
C3—C2—H18 | 120.7 | C1—N2—C18 | 117.1 (5) |
C1—C2—H18 | 120.7 | C1—N2—Fe1 | 126.5 (4) |
C38—C19—C24 | 119.3 (6) | C18—N2—Fe1 | 116.3 (4) |
C38—C19—C20 | 121.5 (5) | C31—N5—C51 | 116.5 (6) |
C24—C19—C20 | 119.1 (6) | C31—N5—Fe2 | 127.8 (5) |
N8—C20—C36 | 122.4 (6) | C51—N5—Fe2 | 115.7 (4) |
N8—C20—C19 | 118.3 (6) | C16—N1—C17 | 117.4 (5) |
C36—C20—C19 | 119.4 (6) | C16—N1—Fe1 | 127.0 (4) |
C14—C13—C17 | 118.5 (6) | C17—N1—Fe1 | 115.5 (4) |
C14—C13—C12 | 121.4 (6) | | |
| | | |
C3—C4—C18—N2 | 1.1 (8) | O2—S1—O1—Fe1 | −39.4 (3) |
C5—C4—C18—N2 | 178.0 (5) | O2i—Fe1—O1—S1 | 75.2 (3) |
C3—C4—C18—C17 | −177.3 (5) | O1W—Fe1—O1—S1 | 164.3 (3) |
C5—C4—C18—C17 | −0.4 (8) | O2W—Fe1—O1—S1 | 84 (4) |
N1—C17—C18—N2 | 1.8 (7) | N1—Fe1—O1—S1 | −30.9 (3) |
C13—C17—C18—N2 | −176.3 (5) | N2—Fe1—O1—S1 | −105.6 (3) |
N1—C17—C18—C4 | −179.7 (5) | O7—S2—O5—Fe2 | 159.4 (3) |
C13—C17—C18—C4 | 2.2 (8) | O6—S2—O5—Fe2 | −79.0 (3) |
C13—C14—C15—C16 | 2.1 (10) | O8—S2—O5—Fe2 | 40.3 (4) |
C39—C52—C51—N5 | −6.5 (9) | O8ii—Fe2—O5—S2 | −68.8 (3) |
C36—C52—C51—N5 | 174.7 (5) | O4W—Fe2—O5—S2 | −163.2 (3) |
C39—C52—C51—C24 | 173.5 (5) | N6—Fe2—O5—S2 | 30.3 (3) |
C36—C52—C51—C24 | −5.3 (9) | O3W—Fe2—O5—S2 | −148 (3) |
C18—C4—C5—N3 | 180.0 (5) | N5—Fe2—O5—S2 | 105.1 (3) |
C3—C4—C5—N3 | −3.4 (8) | C12—C5—N3—C6 | −2.6 (8) |
C18—C4—C5—C12 | 0.7 (8) | C4—C5—N3—C6 | 178.1 (5) |
C3—C4—C5—C12 | 177.4 (5) | C11—C6—N3—C5 | 3.4 (9) |
N2—C1—C2—C3 | 0.8 (10) | C7—C6—N3—C5 | −177.3 (5) |
C38—C19—C20—N8 | −7.5 (8) | C36—C20—N8—C27 | 0.2 (8) |
C24—C19—C20—N8 | 171.6 (5) | C19—C20—N8—C27 | 179.2 (5) |
C38—C19—C20—C36 | 171.6 (5) | C22—C27—N8—C20 | −0.3 (9) |
C24—C19—C20—C36 | −9.3 (8) | C32—C27—N8—C20 | 179.3 (5) |
C15—C14—C13—C17 | 1.3 (9) | C5—C12—N4—C11 | 0.9 (8) |
C15—C14—C13—C12 | 179.7 (6) | C13—C12—N4—C11 | −176.6 (5) |
N1—C17—C13—C14 | −3.8 (8) | C6—C11—N4—C12 | −0.2 (8) |
C18—C17—C13—C14 | 174.2 (5) | C10—C11—N4—C12 | 177.6 (5) |
N1—C17—C13—C12 | 177.8 (5) | C20—C36—N7—C22 | 0.5 (9) |
C18—C17—C13—C12 | −4.2 (8) | C52—C36—N7—C22 | 177.9 (5) |
C30—C50—C22—N7 | 179.5 (6) | C50—C22—N7—C36 | 180.0 (6) |
C30—C50—C22—C27 | 0.1 (10) | C27—C22—N7—C36 | −0.7 (9) |
C10—C9—C8—C7 | 0.5 (10) | C25—C34—N6—C24 | −0.8 (8) |
C38—C19—C24—N6 | 2.2 (8) | C25—C34—N6—Fe2 | −177.7 (4) |
C20—C19—C24—N6 | −176.9 (5) | C19—C24—N6—C34 | −2.0 (8) |
C38—C19—C24—C51 | −172.7 (5) | C51—C24—N6—C34 | 173.1 (5) |
C20—C19—C24—C51 | 8.2 (8) | C19—C24—N6—Fe2 | 175.2 (4) |
N5—C51—C24—N6 | 4.0 (8) | C51—C24—N6—Fe2 | −9.7 (6) |
C52—C51—C24—N6 | −176.0 (5) | O8ii—Fe2—N6—C34 | 10.1 (5) |
N5—C51—C24—C19 | 179.1 (5) | O4W—Fe2—N6—C34 | 172.2 (5) |
C52—C51—C24—C19 | −0.9 (8) | O5—Fe2—N6—C34 | −85.3 (5) |
N3—C5—C12—N4 | 0.5 (9) | O3W—Fe2—N6—C34 | 94.6 (5) |
C4—C5—C12—N4 | 179.8 (5) | N5—Fe2—N6—C34 | −174.4 (5) |
N3—C5—C12—C13 | 178.0 (5) | O8ii—Fe2—N6—C24 | −166.9 (4) |
C4—C5—C12—C13 | −2.7 (8) | O4W—Fe2—N6—C24 | −4.8 (9) |
C14—C13—C12—N4 | 3.7 (9) | O5—Fe2—N6—C24 | 97.7 (4) |
C17—C13—C12—N4 | −178.0 (5) | O3W—Fe2—N6—C24 | −82.4 (4) |
C14—C13—C12—C5 | −173.8 (5) | N5—Fe2—N6—C24 | 8.6 (4) |
C17—C13—C12—C5 | 4.5 (8) | C2—C1—N2—C18 | −0.3 (9) |
N7—C22—C27—N8 | 0.6 (10) | C2—C1—N2—Fe1 | −177.1 (4) |
C50—C22—C27—N8 | 180.0 (6) | C4—C18—N2—C1 | −0.6 (8) |
N7—C22—C27—C32 | −179.1 (5) | C17—C18—N2—C1 | 177.8 (5) |
C50—C22—C27—C32 | 0.3 (9) | C4—C18—N2—Fe1 | 176.5 (4) |
C1—C2—C3—C4 | −0.2 (9) | C17—C18—N2—Fe1 | −5.1 (6) |
C18—C4—C3—C2 | −0.6 (9) | O2i—Fe1—N2—C1 | 91.6 (11) |
C5—C4—C3—C2 | −177.4 (6) | O1—Fe1—N2—C1 | −84.0 (5) |
C9—C8—C7—C6 | 0.4 (9) | O1W—Fe1—N2—C1 | −0.4 (5) |
C22—C50—C30—C53 | −0.3 (10) | O2W—Fe1—N2—C1 | 95.6 (5) |
C32—C53—C30—C50 | 0.1 (10) | N1—Fe1—N2—C1 | −178.5 (5) |
C30—C53—C32—C27 | 0.3 (10) | O2i—Fe1—N2—C18 | −85.2 (11) |
N8—C27—C32—C53 | 179.8 (6) | O1—Fe1—N2—C18 | 99.2 (4) |
C22—C27—C32—C53 | −0.5 (9) | O1W—Fe1—N2—C18 | −177.2 (4) |
C14—C15—C16—N1 | −3.5 (10) | O2W—Fe1—N2—C18 | −81.2 (4) |
C38—C25—C34—N6 | 3.3 (9) | N1—Fe1—N2—C18 | 4.7 (4) |
N4—C11—C6—N3 | −2.1 (9) | C40—C31—N5—C51 | −1.5 (10) |
C10—C11—C6—N3 | −179.8 (6) | C40—C31—N5—Fe2 | −179.4 (5) |
N4—C11—C6—C7 | 178.6 (5) | C52—C51—N5—C31 | 5.6 (9) |
C10—C11—C6—C7 | 0.9 (9) | C24—C51—N5—C31 | −174.4 (5) |
C8—C7—C6—N3 | 179.6 (5) | C52—C51—N5—Fe2 | −176.3 (5) |
C8—C7—C6—C11 | −1.1 (9) | C24—C51—N5—Fe2 | 3.7 (6) |
N8—C20—C36—N7 | −0.3 (9) | O8ii—Fe2—N5—C31 | −154.8 (11) |
C19—C20—C36—N7 | −179.3 (5) | O4W—Fe2—N5—C31 | −11.8 (5) |
N8—C20—C36—C52 | −177.7 (5) | O5—Fe2—N5—C31 | 74.7 (5) |
C19—C20—C36—C52 | 3.3 (8) | N6—Fe2—N5—C31 | 171.4 (6) |
C39—C52—C36—N7 | 7.8 (9) | O3W—Fe2—N5—C31 | −102.4 (5) |
C51—C52—C36—N7 | −173.4 (6) | O8ii—Fe2—N5—C51 | 27.3 (15) |
C39—C52—C36—C20 | −174.8 (6) | O4W—Fe2—N5—C51 | 170.4 (4) |
C51—C52—C36—C20 | 4.0 (9) | O5—Fe2—N5—C51 | −103.2 (4) |
C8—C9—C10—C11 | −0.8 (10) | N6—Fe2—N5—C51 | −6.5 (4) |
N4—C11—C10—C9 | −177.7 (6) | O3W—Fe2—N5—C51 | 79.7 (4) |
C6—C11—C10—C9 | 0.1 (9) | C15—C16—N1—C17 | 1.1 (9) |
C34—C25—C38—C19 | −3.0 (9) | C15—C16—N1—Fe1 | −176.4 (4) |
C24—C19—C38—C25 | 0.4 (8) | C13—C17—N1—C16 | 2.6 (8) |
C20—C19—C38—C25 | 179.5 (5) | C18—C17—N1—C16 | −175.4 (5) |
C51—C52—C39—C40 | 3.3 (10) | C13—C17—N1—Fe1 | −179.6 (4) |
C36—C52—C39—C40 | −178.0 (6) | C18—C17—N1—Fe1 | 2.3 (6) |
C52—C39—C40—C31 | 0.4 (10) | O2i—Fe1—N1—C16 | −16.1 (5) |
N5—C31—C40—C39 | −1.4 (11) | O1—Fe1—N1—C16 | 79.1 (5) |
O7—S2—O8—Fe2ii | −31.4 (5) | O1W—Fe1—N1—C16 | 166.5 (5) |
O6—S2—O8—Fe2ii | −152.2 (4) | O2W—Fe1—N1—C16 | −98.9 (5) |
O5—S2—O8—Fe2ii | 87.0 (5) | N2—Fe1—N1—C16 | 173.9 (5) |
O3—S1—O2—Fe1i | 156.6 (3) | O2i—Fe1—N1—C17 | 166.4 (4) |
O4—S1—O2—Fe1i | 36.4 (5) | O1—Fe1—N1—C17 | −98.4 (4) |
O1—S1—O2—Fe1i | −83.4 (4) | O1W—Fe1—N1—C17 | −11.0 (8) |
O3—S1—O1—Fe1 | 80.3 (3) | O2W—Fe1—N1—C17 | 83.6 (4) |
O4—S1—O1—Fe1 | −158.1 (3) | N2—Fe1—N1—C17 | −3.6 (4) |
Symmetry codes: (i) −x+2, −y+1, −z+2; (ii) −x+1, −y, −z+2. |
Hydrogen-bond geometry (Å, º) top
D—H···A | D—H | H···A | D···A | D—H···A |
O1W—HW1A···O4iii | 0.85 | 2.15 | 2.985 (6) | 165 |
O1W—HW1B···O7iv | 0.86 | 2.08 | 2.931 (6) | 169 |
O2W—HW2A···O3iii | 0.85 | 1.83 | 2.672 (6) | 169 |
O2W—HW2B···O4i | 0.85 | 2.10 | 2.883 (6) | 153 |
O3W—HW3A···O6v | 0.85 | 1.84 | 2.669 (6) | 164 |
O3W—HW3B···O7ii | 0.85 | 2.35 | 3.127 (6) | 151 |
O4W—HW4A···O7v | 0.85 | 1.91 | 2.756 (6) | 174 |
O4W—HW4B···O4i | 0.86 | 1.84 | 2.700 (6) | 178 |
O5W—HW5A···O7vi | 0.85 | 2.39 | 3.233 (8) | 170 |
Symmetry codes: (i) −x+2, −y+1, −z+2; (ii) −x+1, −y, −z+2; (iii) x−1, y, z; (iv) −x+1, −y+1, −z+2; (v) x+1, y, z; (vi) −x, −y+1, −z+2. |
